MEYRA Avanti 1.736

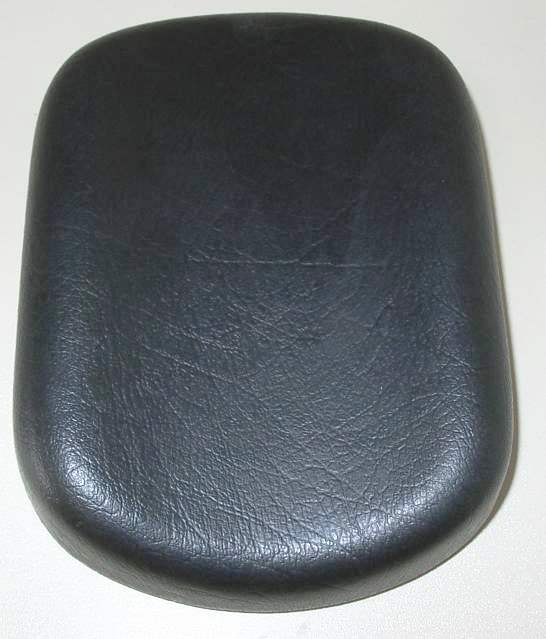

Wadenplatte Schwarz
Bildergalerie überspringen
Bilder können optionales Zubehör und Sonderausstattung abbilden.
Original-Ersatzteil von MEYRA · Position 10.2 der Zeichnung „Abnehmbare höhenverstellbare Beinstütze, abschwenkbar (bis Sitzbreite 36cm) geschraubte Variante (Code 2192)“ · passt für MEYRA Avanti 1.736 · Code 34/36; Sitzbreite 34/36 cm.
Regulärer Preis:
78,54 €
Inhalt:
1 Stück
Lieferzeit: 1-2 Wochen
Unsere Zahlungsarten:
Produktnummer:
ET-MEYRA-73-7-2-102-8016428
EAN:
4032766315094
Hersteller-Nr.:
8016428
Lieferzeit:
1-2 Wochen
Produktinformationen "Wadenplatte Schwarz"
Wadenplatte Schwarz – Original-Ersatzteil von MEYRA.
Technische Daten
- Farbe: Schwarz
- Abmessung: 210 x 130 x 30 mm (L x B x H)
Einbauort in der Explosionszeichnung
- Position in der Explosionszeichnung: 10.2
- Benötigte Anzahl pro Gerät: 1
- Ausführung: Code 34/36; Sitzbreite 34/36 cm
- Zeichnung: Beinstützen › Abnehmbare höhenverstellbare Beinstütze, abschwenkbar (bis Sitzbreite 36cm) geschraubte Variante (Code 2192)
Passt für
- MEYRA Avanti 1.736
So erkennen Sie das richtige Teil
- Herstellernummer: 8016428
Dazu gehört
Befestigungsmaterial dieser Zeichnung:
- Position a: Linsenschraube M 5 x 12 DIN7985 H 4.8 A3T – Artikelnummer 207301300, Anzahl 4
- Position b: Sicherungsmutter M 6 DIN 985 – Artikelnummer 207320100, Anzahl 5
- Position c: Hülsenmutter M5 Schwarz – Artikelnummer 205597200, Anzahl 4
- Position d: Kugelscheibe C6.4 DIN 6319 – Artikelnummer 207881000, Anzahl 2
- Position e: Kunststoffgleiter D=22 Schwarz – Artikelnummer 205044906, Anzahl 2
- Position f: Senkschraube M5 x 16 DIN966 4.8 A3T Schwarz – Artikelnummer 207345500, Anzahl 2
- Position g: Passscheibe 17X24X0,5 DIN988 – Artikelnummer 207861700, Anzahl 2
- Position h: Zylinderschraube M 6 x 35 DIN912 8.8 A3T – Artikelnummer 207302100, Anzahl 2
- Position j: Linsenschraube M 5 x 20 DIN966 H 4.8 A3T VC3 Beschichtet – Artikelnummer 207345300, Anzahl 2
- Position k: Linsenschraube M 6 x 10 ISO 7380 10.9 A3T – Artikelnummer 207381100, Anzahl 4
Eigenschaften
| Passt für Modell: | MEYRA Avanti 1.736 |
|---|---|
| Baugruppe: | Zubehör & Kleinteile |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
