Ersatzteile Ocean 24 zoll Ergo(XL)=> 01/2021
Ersatzteile Ocean 24 zoll Ergo(XL)=> 01/2021 – Aquatec Ocean 24 zoll Ergo

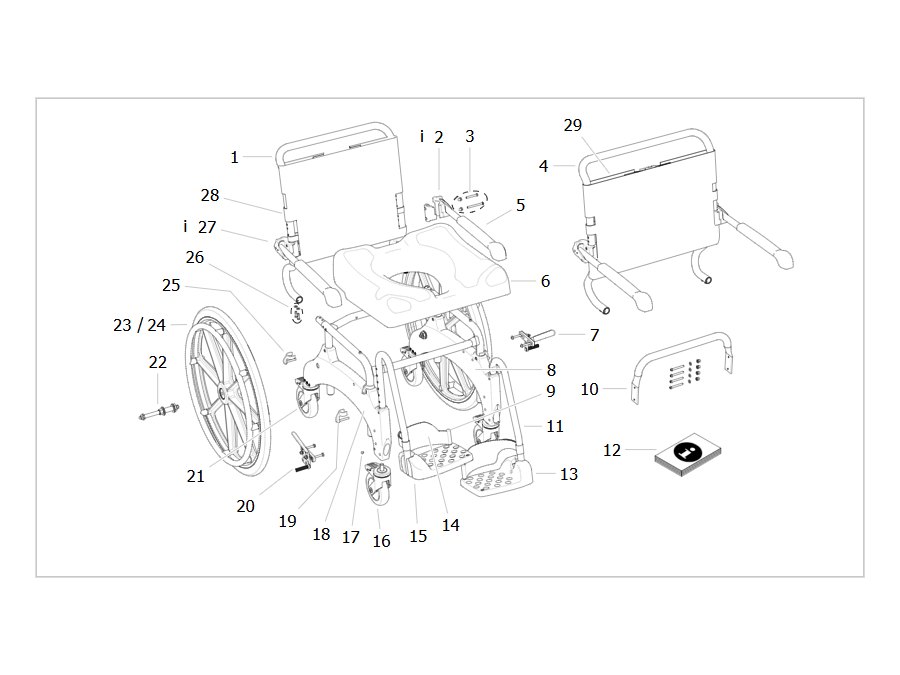

Die Baugruppe Ersatzteile Ocean 24 zoll Ergo(XL)=> 01/2021 des Aquatec Ocean 24 zoll Ergo ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| 1 | SP1607166 | Rücken ohne Armlehne + Befestigung, Ocean (24 ) Ergo |
| 2 | SP1647584 | Armlehne 2.0, links, komplett, Ocean (Ergo) Familie |
| 3 | 1471052 | Schraubensatz für Armlehnen Aquatec Ocean Vip/ Ocean |
| 4 | SP1607167 | Rückenlehne Ocean XL mit Montagematerial |
| 6 | SP1607743 | Sitzplatte für Ocean Ergo |
| 7 | 16339 | Bremse komplett links Aquatec Ocean |
| 8 | SP1607371 | Seitenteil komplett Ocean Ergo |
| 9 | SP1607170 | Pin Fußstütze mit Schraube |
| 10 | SP1607168 | Basisstabilisierungsrohr mit Montagematerial, Ocean (24 ) Ergo XL |
| 11 | SP1643541 | Fußstütze komplett, links - Ocean (XL) / Ocean (Dual-)VIP / Ocean Ergo Familie |
| 12 | SP1639501 | UM Ocean + XL Ergo West Europa |
| 12 | SP1639502 | UM Ocean + XL Ergo Skandinavien |
| 13 | 1470689 | Platte Fußstütze für Aquatec Ocean Vip / Dual Vip / Facelift |
| 14 | 16334 | Fersenband, paar Aquatec Ocean / Ocean VIP / Ocean Dual Vip / Ocean E-Vip |
| 15 | SP1643542 | Fußstütze komplett, rechts - Ocean (XL) / Ocean (Dual-)VIP / Ocean Ergo Familie |
| 16 | SP1607628 | Rolle 5 mit Bremse - Ocean Ergo Familie |
| 17 | SP1607169 | Stopfenset Seitenteil Ocean Ergo |
| 18 | SP1607546 | Seitenteil komplett r-festst. Ocean Ergo |
| 19 | SP1607742 | Clip Fußstütze für Ocean Ergo-Familie |
| 20 | 16340 | Bremse komplett rechts Aquatec Ocean |
| 21 | SP1607741 | 5 Rolle mit Richtungsfeststeller für Ocean Ergo-Familie |
| 22 | 16418 | Set Nabe + Steckachse verpackt je 2St. für Aquatec Ocean |
| 23 | 16336 | Antriebsrad 24 Aquatec Ocean |
| 24 | 16379 | Satz 24 Antriebsräder mit Bremse für Aquatec Ocean / Ocean Ergo (XL) |
| 25 | 16256 | Clip Rahmen (1 Stück) Aquatec Ocean-/Ocean-Ergo-Familie |
| 26 | 1542900 | Befestigungsset Rückenlehne |
| 27 | SP1647583 | Armlehne 2.0, rechts, komplett, Ocean (Ergo) Familie |
| 28 | AP1603031 | Rückenbezug für Ocean (24") Ergo, Ocean (24") |
| 29 | AP1603577 | Standard Rückenbezug für Ocean (24") Ergo XL, Ocean (24") XL |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
