Beinstützenoberteil Alu2003. Fest
Ersatzteile Beinstützenoberteil Alu2003. Fest – Rea Azalea

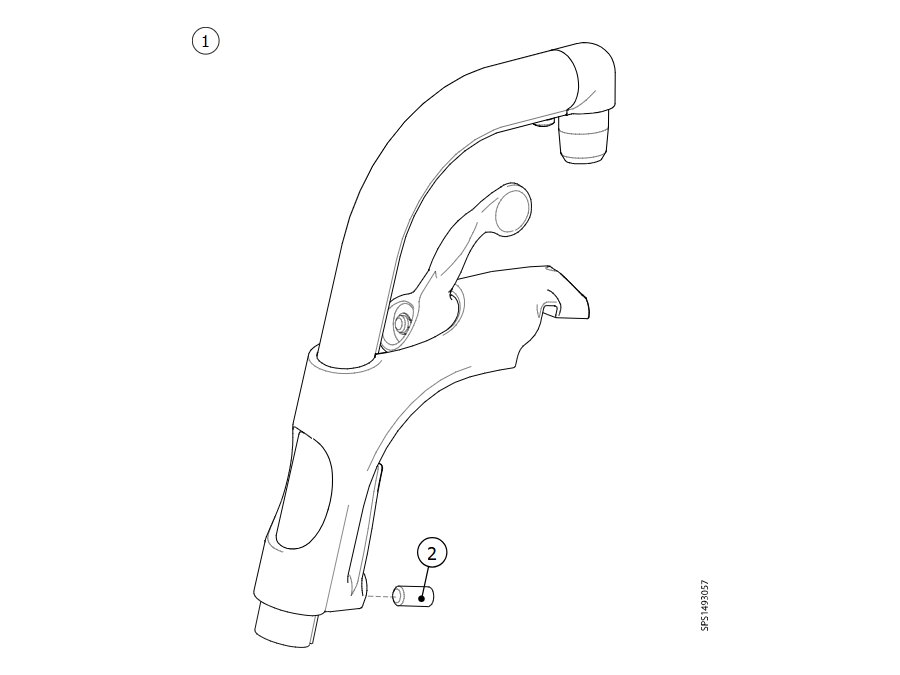

Die Baugruppe Beinstützenoberteil Alu2003. Fest des Rea Azalea ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| 1 | 1493055-0509 | Beinstützenoberteil 80°, fest, für RH od. LH verwendbar |
| 2 | 1430426 | Beinstützenachse mit Befestigungsschraube |
| 3 | 1424572 | Gewindestift DIN914-M10x12 VZ |
| 4 | SP1424571 | Federndes DruckstueckM10 normaler Federdruck |
| 5 | 1435741 | Abdeckkappe |
| 6 | SP1434362 | Auslösemechanismus |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
