Zubehör Ocean (24 ) Ergo (XL)

Zubehör Ocean (24 ) Ergo (XL) – Aquatec Ocean Ergo

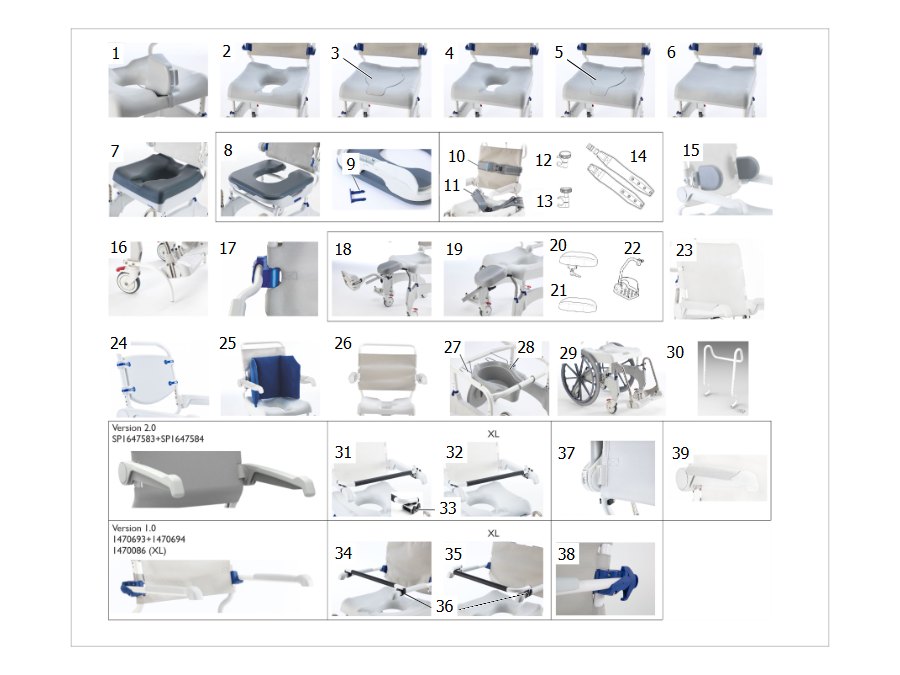

Die Baugruppe Zubehör Ocean (24 ) Ergo (XL) des Aquatec Ocean Ergo ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.

Position	Artikelnummer	Bezeichnung
1	AP1603155	Spritzschutz für Ocean Ergo Familie
2	AP1603142	Softsitz keycut standard Ocean Ergo
3	AP1603143	Einsatz für Standard Softsitz Ocean Ergo-Familie
4	AP1603145	Softsitz mit kleiner Öffnung Ocean Ergo
5	AP1603152	Einsatz für Sitz, kleine Öffnung Ocean Ergo
6	AP1603154	Universalsoftsitz Ocean Ergo
7	AP60121311	Ergonomischer Softsitz für Ocean Ergo-Familie
8	1544469	Variabler Softsitz Set komplett
9	1545659	Clip für Variablen Softsitz
10	1470081	Brustgurt für für Ocean Familie / Ocean Ergo Familie
11	1470082	Beckengurt für Ocean Familie / Ocean Ergo Familie
12	1522314	Befestigungsklammer Brustgurt für Aquatec Ocean / Ocean VIP
13	1522315	Befestigungsklammer Beckengurt für Aquatec Ocean / Ocean VIP
14	1525924	Becken- u. Brustgurt ohne Befestigungsklammer
15	1535077	Pelotte für alle Aquatec Ocean, 1 Stück passend für rechts oder links
16	AP1601986	Kippstütze, vorne Ocean (24 ) Ergo (XL)
18	AP1643543	Beinstützenoberteil hochschwenkbar mit Fußstütze (komplett), rechts für Ocean/Ocean Ergo
18	AP1643572	Beinstützenoberteil hochschwenkbar mit Fußstütze (komplett), links für Ocean/Ocean Ergo
19	AP1643573	Beinstützenoberteil beziehungsweise Amputationsstütze, rechts für Ocean/Ocean Ergo
19	AP1643574	Beinstützenoberteil beziehungsweise Amputationsstütze, links für Ocean/Ocean Ergo
20	1546708	Polster für Beinstützenoberteil inklusive Befestigung (Ersatzteil für Beinstützenoberteil beziehungsweise Amputationsstütze)
21	1546325	Polster für Beinstützenoberteil ohne Befestigung (Ersatzteil für Beinstützenoberteil beziehungsweise Amputationsstütze)
22	1563300	Fußstütze für Beinstützenoberteil hochschwenkbar, rechts (Ersatzteil für Beinstützenoberteil beziehungsweise Amputationsstütze)
22	1563156	Fußstütze für Beinstützenoberteil hochschwenkbar, links (Ersatzteil für Beinstützenoberteil beziehungsweise Amputationsstütze)
23	AP1604136	Glatter Rückenlehnenbezug Ocean Ergo
23	AP1604016	Glatter Rückenlehnenbezug Ocean Ergo XL
24	1575299	Feste Rückenstütze für Ocean Facelift/ Ocean VIP/Dual VIP / Ocean E-VIP
24	1572677	Verbindungsstück Ocean/Ocean Ergo feste Rückenstütze
24	1572678	Befestigungsband Ocean/Ocean Ergo feste Rückenstütze
24	1574550	Flügelmutter M8 Ocean/Ocean Ergo feste Rückenstütze
25	1558769	Weiches Rückenkissen für alle Modelle der Ocean-Serie
26	AP1604015	XL-Rücken, Nachgerüstet für Ocean (24 ) Ergo
27	AP1602078	Topfhalter für Ocean Ergo Familie
28	10230	Toilettentopf mit Deckel Aquatec Laguna / Ocean / Ocean Ergo Familie
29	16379	Satz 24 Antriebsräder mit Bremse für Aquatec Ocean / Ocean Ergo (XL)
30	AP1606985	Rückenlehnenrohr, auch für die Nachrüstung von Ocean (24 ) Ergo für die Nutzung mit Kopfstütze
31	AP60123732	Sicherheitsbügel 2.0 Ocean(Ergo) für Armlehne 2.0
32	AP60123771	Sicherheitsbügel XL 2.0 Ocean(Ergo) XL für Armlehne 2.0
33	SP60123738	Gummibefestigung (1 Stück) für Sicherheitsbügel 2.0 (AP60123732/AP60123771) für Montage an Armlehne
34	10167-10	Sicherheitsbügel f. Montage an AL für Ocean 24 (Dual-)Vip/ E-Vip/ 24 Ergo/(Dual-)VIP Ergo
35	1470078	Sicherheitsbügel XL gebogen, für Ocean XL /Ocean VIP XL/ Ocean (24 ) Ergo XL
36	70233	Gummi für Sicherheitsbügel für Montage an Armlehnen, 1 Stück
37	AP1643760	Armlehnenverriegelung für Armlehne 2.0 - Ocean (Ergo) Familie
39	AP1643748	Armlehnenauflage für Armlehne 2.0 - Ocean (Ergo) Familie

So finden Sie Ihr Teil

Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
