Seitliche Führungen
Ersatzteile Seitliche Führungen – Invacare Storm4

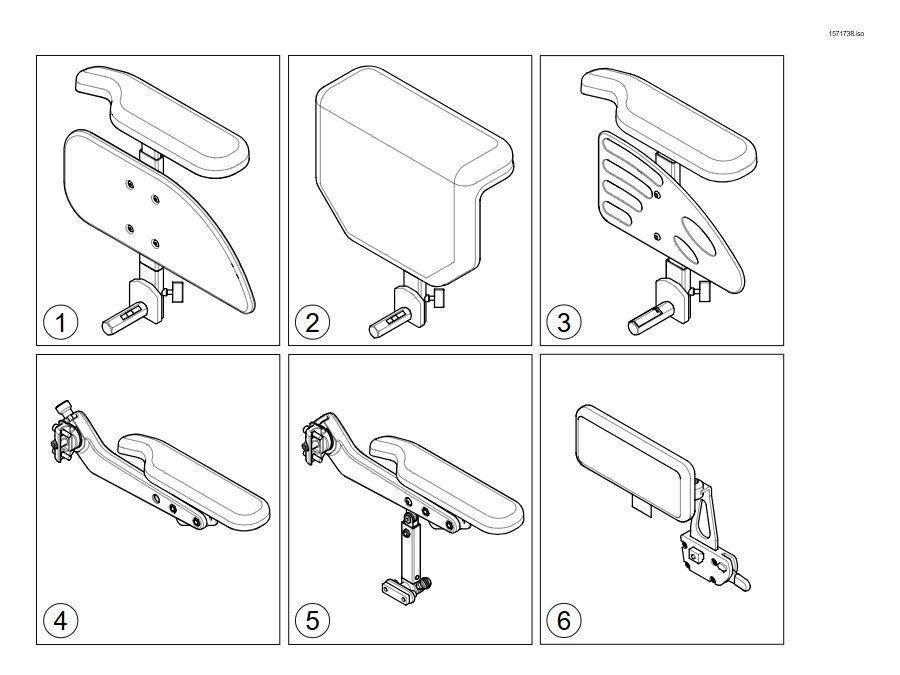

Die Baugruppe Seitliche Führungen des Invacare Storm4 ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| 1 | SP1584411 | Aufnahme Oberschenkelführung, links, Höhe 203,4 mm |
| 1 | SPTRC2235 | Hip Support, Quick Release bracket, extended +50mm height, LH |
| 2 | SP1584410 | Aufnahme Oberschenkelführung, rechts, Höhe 203,4 mm |
| 2 | SPTRC2234 | Hip Support, Quick Release bracket, extended +50mm height, RH |
| 3 | SP1584414 | Polster, Oberschenkelführung groß, 330x100mm |
| 4 | SP1584413 | Polster, Oberschenkel- führung mittel (230x100mm) |
| 5 | SPTRC1864-C02 | Polster 180x150mm Hüftunterstützung |
| 6 | SP1584412 | Polster Hüftunterstützung klein (140x100mm) |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
