Rückenrohre
Ersatzteile Rückenrohre – Invacare Storm4

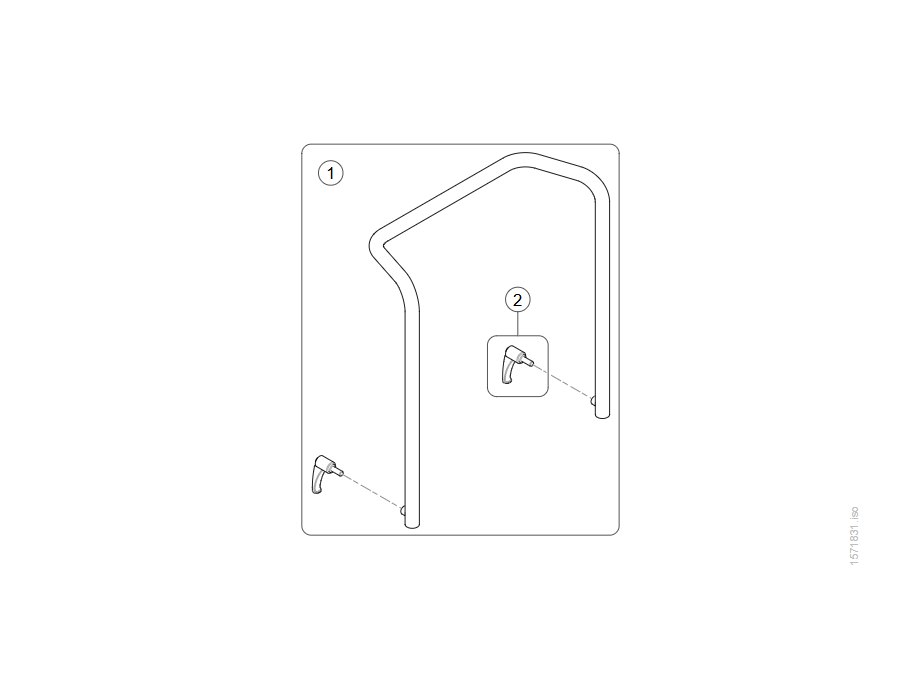

Die Baugruppe Rückenrohre des Invacare Storm4 ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| 1 | SP1587177 | Rückenrohr elektrisch, Rückenhöhe 480mm rechts |
| 2 | SP1587184 | Rückenrohr elektrisch, Rückenhöhe 540mm rechts |
| 3 | SP1587176 | Rückenrohr elektrisch, Rückenhöhe 480mm links |
| 4 | SP1587183 | Rückenrohr elektrisch, Rückenhöhe 540mm links |
| 5 | SP1587163 | Rückenrohr manuell, Rückenhöhe 480mm rechts |
| 6 | SP1587182 | Rückenrohr manuell, Rückenhöhe 540mm rechts |
| 7 | SP1587162 | Rückenrohr manuell, Rückenhöhe 480mm links |
| 8 | SP1587178 | Rückenrohr manuell, Rückenhöhe 540mm links |
| 9 | SP1586122 | Handgriffe (Paar) D = 25 |
| 10 | 0021-70002 | Klemmhebel M8 x 16 C54N |
| 11 | 1567999 | Schraube M8X20 8.8 svz DIN912 |
| 12 | SP5816477 | Abdeckstopfen Ø25mm |
| 13 | SP1606879 | Rückenrohr elektrisch, Rückenhöhe 480mm rechts (ohne Schiebegriff) |
| 14 | SP1606893 | Rückenrohr elektrisch, Rückenhöhe 540mm ohne Schiebegriff |
| 15 | SP1606880 | Rückenrohr elektrisch, Rückenhöhe 480mm links (ohne Schiebegriff) |
| 16 | SP1606894 | Rückenrohr elektrisch, Rückenhöhe 540mm links, ohne Schiebegriff |
| 17 | SP1606877 | Rückenrohr manuell, Rückenhöhe 480mm rechts (ohne Schiebegriff) |
| 18 | SP1606881 | Rückenrohr manuell 540mm - rechts (ohne Schiebegriff) |
| 19 | SP1606878 | Rückenrohr manuell, Rückenhöhe 480mm links (ohne Schiebegriff) |
| 20 | SP1606882 | Rückenrohr manuell 540mm - links (ohne Schiebegriff) |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
