Heckmarkierungstafel
Ersatzteile Heckmarkierungstafel – Invacare Storm4

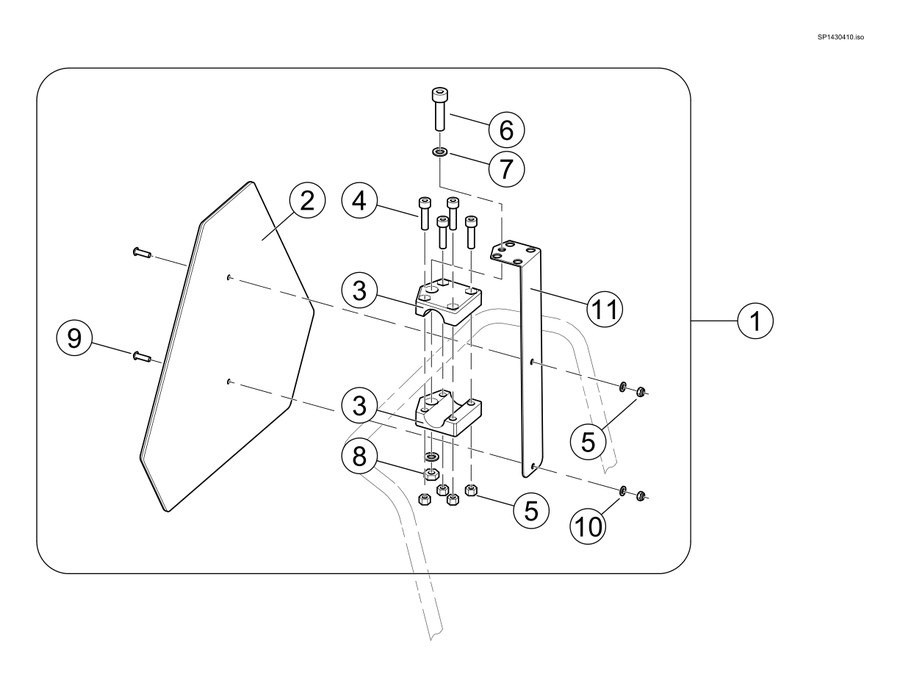

Die Baugruppe Heckmarkierungstafel des Invacare Storm4 ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| 1 | SP1430410 | Heckmarkierungstafel ECE-R 69 komplett |
| 2 | 1430834 | Heckmarkierungstafel ECE-R 69 |

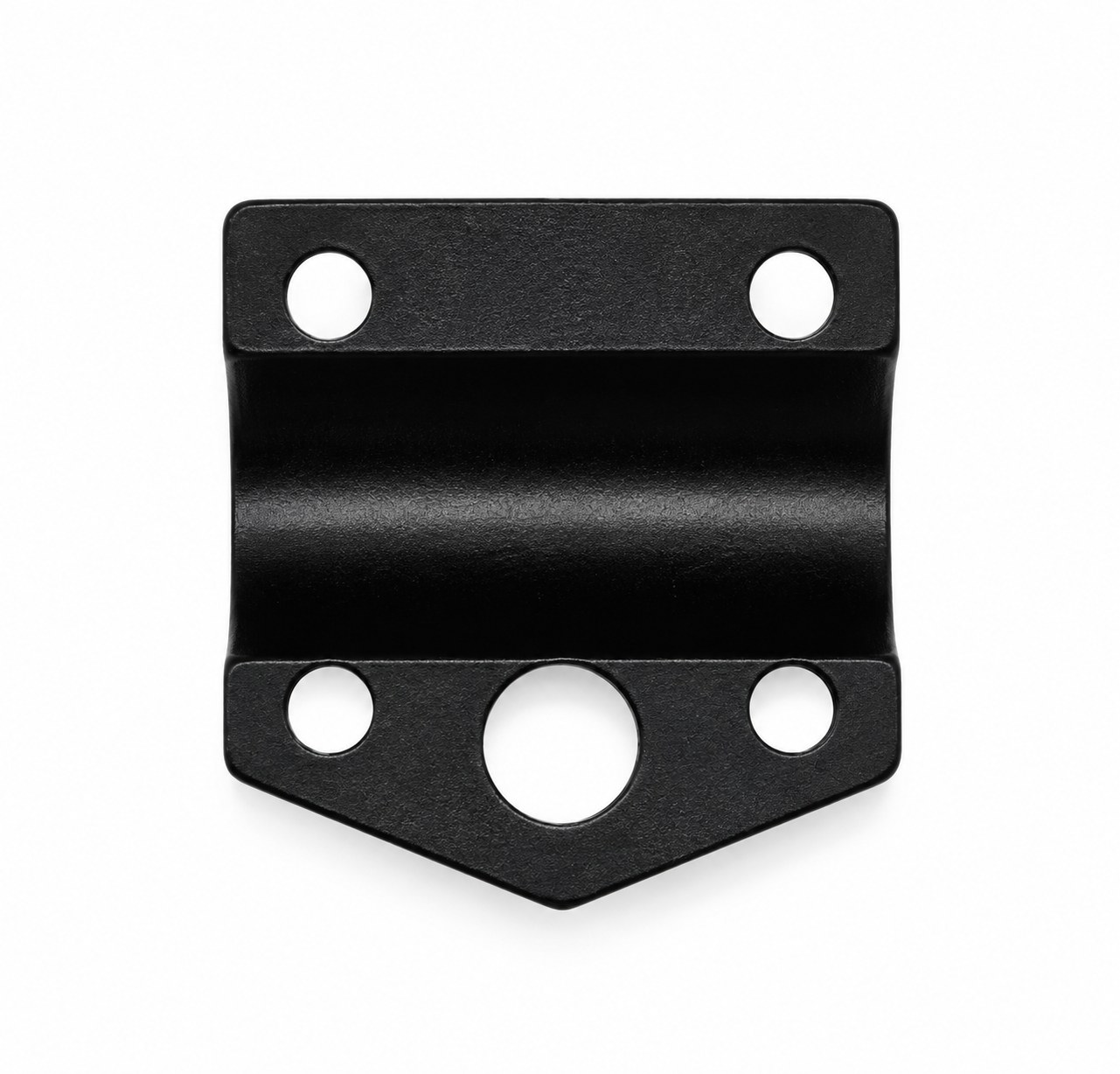

| 3 | Z12008A.P40 | Klemmschelle mit Sechskantloch |
| 4 | D50004 | Zylinderschraube DIN912-M06x30-8.8 SVZ |
| 5 | F20109 | Sechskantmutter DIN985-M06 SVZ |
| 6 | D00102 | Sechskantschraube DIN931-M08x45-8.8 SVZ |
| 7 | G00107 | Scheibe DIN125-Ø8,4 SVZ |
| 8 | F00002 | Sechskantmutter DIN985-M08 SVZ |
| 12 | SP1580671 | Halter Heckmarkierungs tafel, komplett |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
