Rahmen für Spannsitz
Ersatzteile Rahmen für Spannsitz – Invacare Storm4

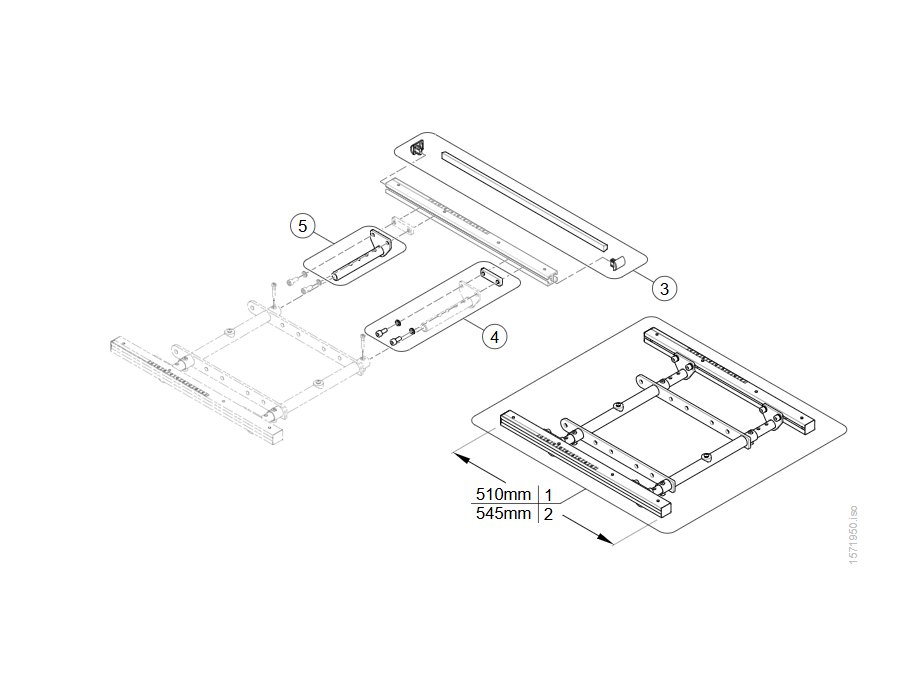

Die Baugruppe Rahmen für Spannsitz des Invacare Storm4 ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| 1 | SP1572978 | Sitzrahmen vormontiert SB 43cm komplett |
| 1 | SP1572978 | Sitzrahmen vormontiert SB 43cm komplett |
| 2 | SP1582217 | Sitzrahmen 545mm, vormontiert für Sitzbreite 430mm, komplett |
| 2 | SP1582217 | Sitzrahmen 545mm, vormontiert für Sitzbreite 430mm, komplett |
| 3 | 60126235 | Dichtstreifen mit Kappe |
| 3 | 60126235 | Dichtstreifen mit Kappe |
| 4 | SP1571811 | Nutensein mit Montagematerial |
| 4 | SP1571811 | Nutensein mit Montagematerial |
| 5 | SP1555400 | Verstellrohr komplett für Rahmen mit Spannsitz |
| 5 | SP1555400 | Verstellrohr komplett für Rahmen mit Spannsitz |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
Sitzrahmen 545mm, vormontiert für Sitzbreite 430mm, komplett (Artikel SP1582217)
