Armlehnen für Max Sitz
Ersatzteile Armlehnen für Max Sitz – Invacare Storm4Max

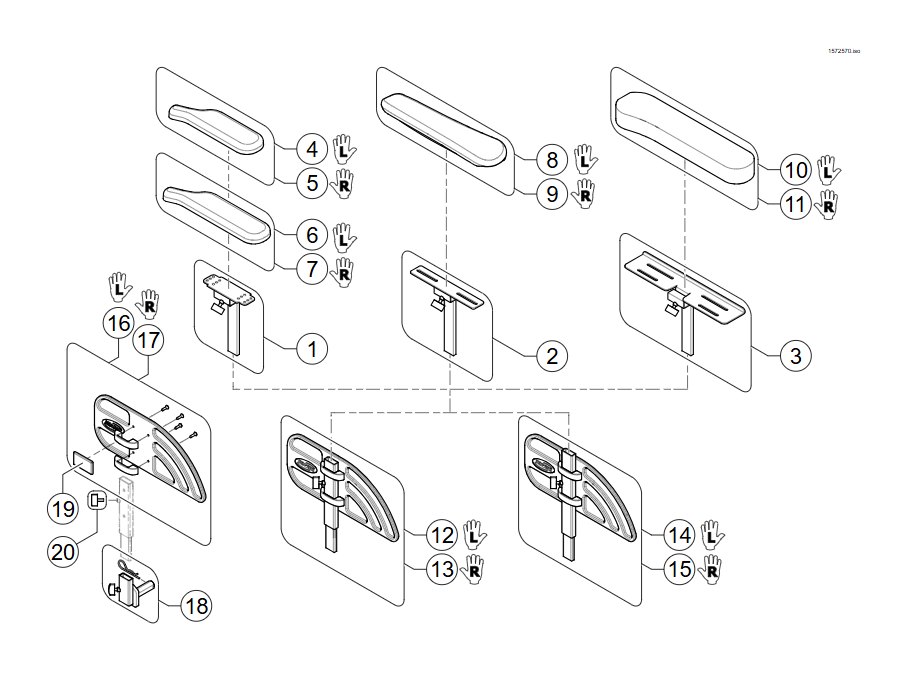

Die Baugruppe Armlehnen für Max Sitz des Invacare Storm4Max ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| 1 | SP1583906 | Seitenteil 340mm links ohne Armlehne-Max Sitz |
| 2 | SP1583907 | Seitenteil 340mm rechts ohne Armlehne-Max Sitz |
| 3 | SP1583908 | Seitenteil 380mm links ohne Armlehne Max Sitz |
| 4 | SP1583909 | Seitenteil 380 mm rechts ohne Armlehne Max Sitz |
| 5 | SP1443004 | Armpolster LH |
| 6 | SP1528846 | Armlehnenpolster lang LH |
| 7 | SP1449043 | Armpolster RH |
| 8 | SP1528845 | Armlehnenpolster lang RH |
| 9 | SP1510857 | Armpadhalter LH |
| 10 | SP1510856 | Armpadhalter RH |
| 11 | SP1428078 | Seitenteil |
| 12 | SP1541647 | Klemme LH |
| 13 | SP1541646 | Klemme RH |
| 14 | SP1537209 | Einschubrohr, komplett, LH |
| 15 | SP1537208 | Einschubrohr, komplett, rechts |
| 16 | 1422092-0002 | Stutzen |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
