Verkleidungen
Ersatzteile Verkleidungen – Invacare Storm4Max

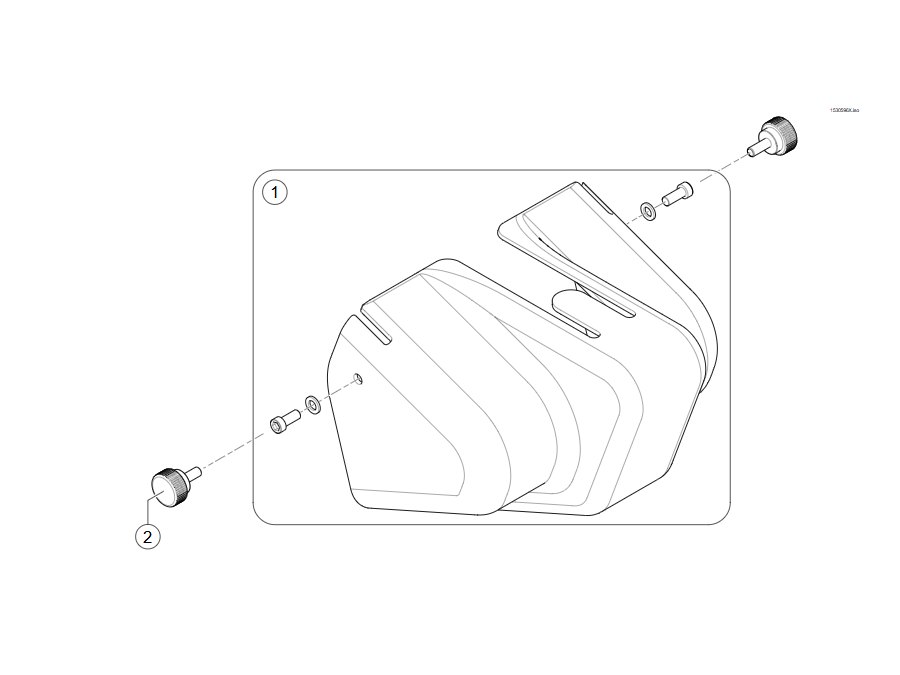

Die Baugruppe Verkleidungen des Invacare Storm4Max ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| – | SP1553166 | Lackstift Storm4, Pernachtblau |
| – | SP1553148 | Lackstift Storm4, Tiefschwarz |
| – | SP1553167 | Lackstift Storm4, Champagner |
| – | SP1553169 | Lackstift Storm4, Kirschrot |
| – | SP1553168 | Lackstift Storm4, Verkehrsweiß |
| – | SP1553210 | Lackstift Storm4, Olivgrün |
| – | SP1553211 | Lackstift Aluminium Weiß (RAL 9006) |
| 1 | SP1559801 | Frontverkleidung, komplett - Perlnachtblau (RAL 5026) |
| 2 | SP1530340 | Vorderverkleidung, komplett Tiefschwarz (RAL 9005) |
| 2 | SP1559802 | Vorderverkleidung Storm4tiefschwarz |
| 3 | SP1559803 | Vorderverkleidung,komplett champagne |
| 4 | SP1559804 | Frontverkleidung, komplett kirschrot |
| 5 | SP1559805 | Frontverkleidung, komplett - Verkehrsweiß (RAL 9016) |
| 6 | SP1559806 | Frontverkleidung, komplett - Olivgrün (RAL 6003) |
| 7 | SP1546754 | Mittlere Verkleidung Weißaluminium (RAL 9006) |
| 8 | SP1530346 | Rückverkleidung, komplett Perlnachtblau (RAL 5026) |
| 9 | SP1530347 | Rückverkleidung, komplett Tiefschwarz (RAL 9005) |
| 10 | SP1530348 | Rückverkleidung, komplett Champagner |
| 11 | SP1530427 | Rückverkleidung, komplett Kirschrot (RAL 3007) |
| 12 | SP1530428 | Rückverkleidung, komplett Verkehrsweiß (RAL 9016) |
| 13 | SP1530429 | Rückverkleidung, komplett Olivgrün (RAL 6003) |
| 14 | 1419274 | Reflektor rot rund |
| 15 | 0572-06266 | Invacare Logo |
| 16 | 1440769 | Handrad |
| 17 | SP1522428 | AufklebersatzPerlnachtblau (RAL 5026) |
| 18 | SP1523651 | AufklebersatzTiefschwarz (RAL 9005) |
| 19 | SP1529145 | Aufklebersatz Champagner |
| 20 | SP1529393 | AufklebersatzKirschrot (RAL 3007) |
| 21 | SP1529395 | Aufklebersatz Verkehrsweiß (RAL 9016) |
| 22 | SP1529397 | AufklebersatzOlivgrün (RAL 6003) |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
