Armlehnen rückschwenkbar
Ersatzteile Armlehnen rückschwenkbar – Invacare TDX-SP2 / TDX-SP2 NB

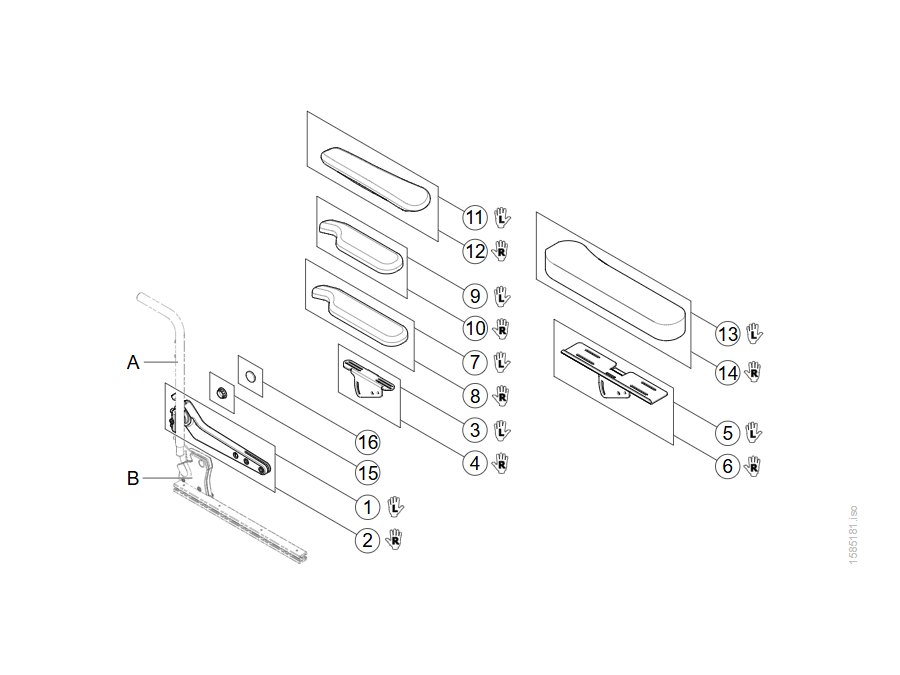

Die Baugruppe Armlehnen rückschwenkbar des Invacare TDX-SP2 / TDX-SP2 NB ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| 9 | SP1443004 | Armpolster LH |
| 10 | SP1449043 | Armpolster RH |
| 8 | SP1528845 | Armlehnenpolster lang RH |
| 7 | SP1528846 | Armlehnenpolster lang LH |
| 12 | SP1571588 | Armauflage ergonomic RH |
| 11 | SP1571589 | Armauflage ergonomic LH |
| 2 | SP1582644 | Armlehne RH rückschwenkbar |
| 1 | SP1582668 | Armlehne LH rückschwenkbar |
| 16 | SP1582989 | Reflektor gelb D=43/38mm |
| 13 | SP1585068 | Armlehnenpolster Soft links |
| 14 | SP1585069 | Armlehnenpolster Soft rechts |
| 3 | SP1585412 | Armpolsteraufnahme links |
| 4 | SP1585413 | Armpolsteraufnahme rechts |
| 5 | SP1585414 | Armpolsteraufnahme links soft |
| 6 | SP1585415 | Armpolsteraufnahme rechts soft |
| 15 | SP1590599 | Kappe Modulite |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
