Lenkrad & Einarmgabel
Ersatzteile Lenkrad & Einarmgabel – Invacare TDX-SP2 / TDX-SP2 NB

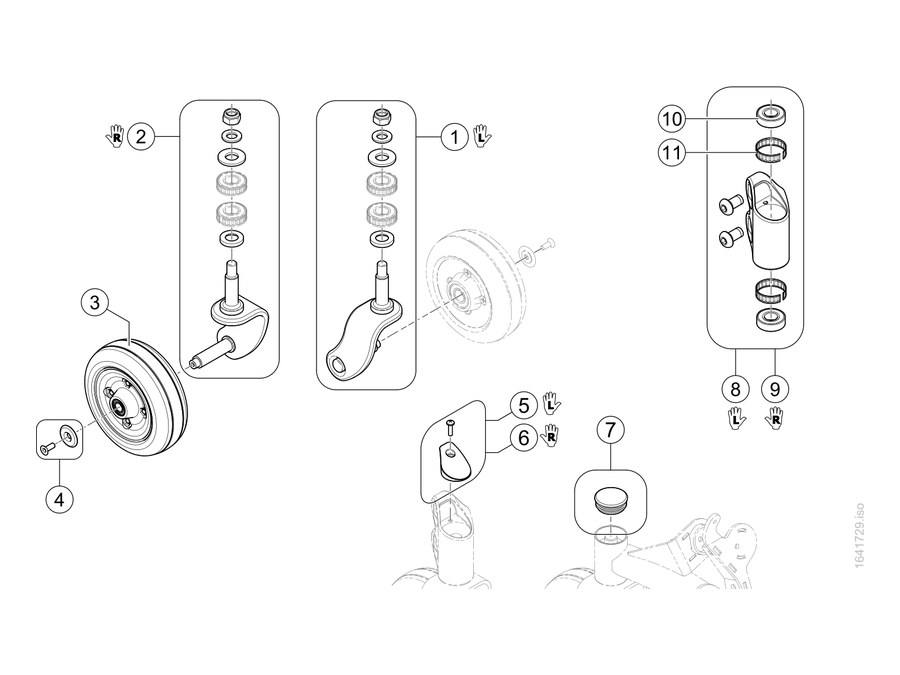

Die Baugruppe Lenkrad & Einarmgabel des Invacare TDX-SP2 / TDX-SP2 NB ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| 7 | SP1110709 | Stopfen, schwarz |
| 11 | SP1110717 | Toleranzring |
| 9 | SP1523094 | Steuerkopf vorn RH, komplett |
| 8 | SP1523139 | Steuerkopf vorn LH, komplett |
| 6 | SP1523140 | Steuerkopfkappe vorn RH komplett m. Schraube |
| 5 | SP1523141 | Steuerkopfkappe vorn LH komplett m. Schraube |
| 3 | SP1608280 | Rad 6x2 m. Lagern, schwarz |
| 4 | SP1641730 | Lenkrad Befestigungssatz |
| 1 | SP1641731 | Einarmgabel A, komplett |
| 2 | SP1641732 | Einarmgabel B, komplett |
| 10 | SP40117X006 | Bearing (5/8) |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
