Bauteile, manueller Rücken
Ersatzteile Bauteile, manueller Rücken – Invacare TDX-SP2 / TDX-SP2 NB

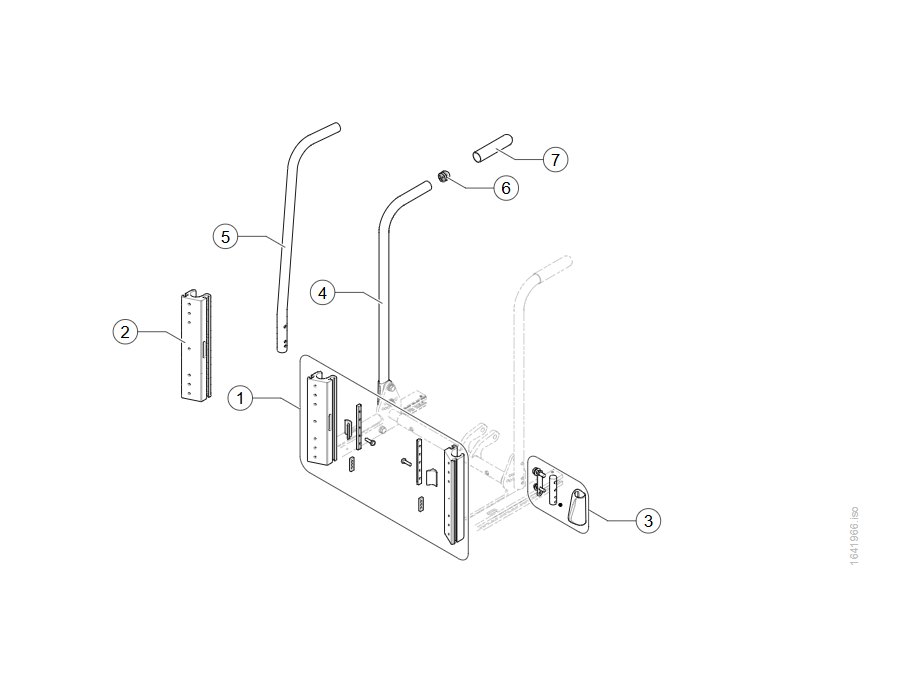

Die Baugruppe Bauteile, manueller Rücken des Invacare TDX-SP2 / TDX-SP2 NB ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| 1 | SPTRC2580 | Satz, Montagematerial |
| 2 | SPTRC2576 | Multirails, lang (Satz) |
| 3 | SPTRC2368 | Montagematerial Rückenrohre |
| 4 | SPTRC2563-C01 | Rückenrohre, gerade, 18 |
| 4 | SPTRC2563-C02 | Rückenrohre, gerade, 20 |
| 4 | SPTRC2563-C03 | Rückenrohre, gerade, 22 |
| 4 | SPTRC2563-C04 | Rückenrohre, gerade, 24 |
| 5 | SPTRC2564-C01 | Rückenrohre, 5° abgewinkelt, 20 |
| 5 | SPTRC2564-C02 | Rückenrohre, 5° abgewinkelt, 22 |
| 5 | SPTRC2564-C03 | Rückenrohre, 5° abgewinkelt, 24 |
| 6 | SPTRM0617 | Rundkappen 7/8 (Satz) |
| 7 | SPTRM0007 | Handgriffe (Satz) |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
