manuell Sitzwinkelverstellung
Ersatzteile manuell Sitzwinkelverstellung – Invacare TDX-SP2 / TDX-SP2 NB

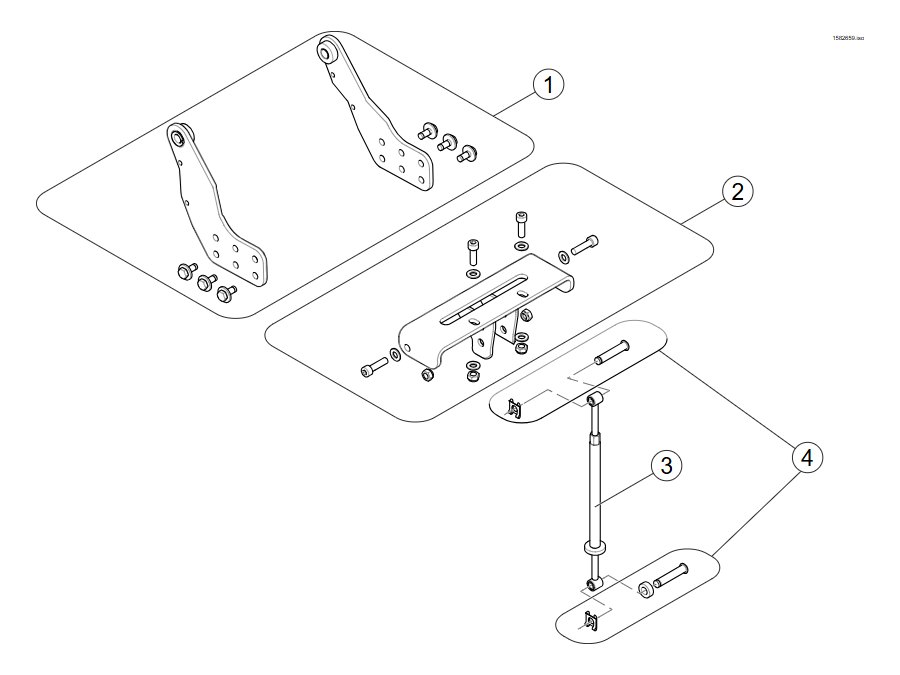

Die Baugruppe manuell Sitzwinkelverstellung des Invacare TDX-SP2 / TDX-SP2 NB ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| 1 | SP1582746 | Hinteres Gelenk Max Sitz |
| 2 | SP1582747 | Vordere Aufnahme für Aktuator - Max Sitz |
| 3 | 1420003 | Spindel f. Sitzhöhenverstellung manuell, vormontiert |
| 4 | SP1582737 | Montage Kit Simple Tilt TDX-SP2 |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
