Telescopic Spannsitzrahmen für Sitzwinkelverstellung 30° / Lifter
Ersatzteile Telescopic Spannsitzrahmen für Sitzwinkelverstellung 30° / Lifter – Invacare TDX-SP2 / TDX-SP2 NB

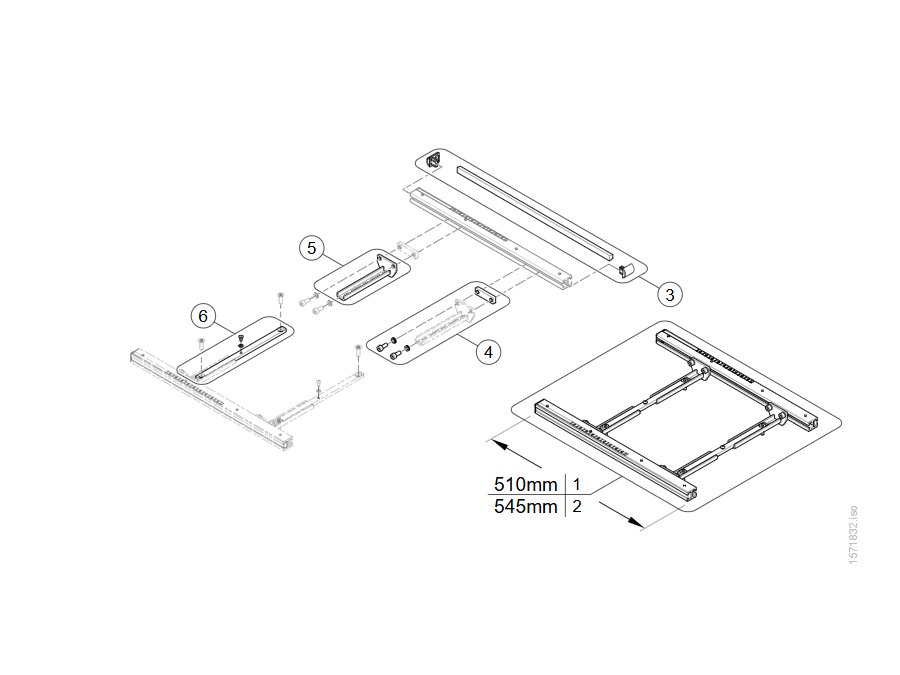

Die Baugruppe Telescopic Spannsitzrahmen für Sitzwinkelverstellung 30° / Lifter des Invacare TDX-SP2 / TDX-SP2 NB ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| 1 | SP1572993 | Sitzrahmen vormontiert SB 43cm komplett |
| 2 | SP1582230 | Sitzrahmen 545mm, vormontiert für Sitzbreite 430mm, komplett |
| 3 | SP1582742 | Sitzrahmen 600mm, vormontiert für Sitzbreite 430mm, komplett |
| 4 | 60126235 | Dichtstreifen mit Kappe |
| 5 | SP1571811 | Nutensein mit Montagematerial |
| 6 | SP1567720 | Sitzrahmen-Adapter |
| 7 | SP1567008 | Mittelstück |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
Sitzrahmen 545mm, vormontiert für Sitzbreite 430mm, komplett (Artikel SP1582230)
