Fussauflage Standard für Adduktionsrahmen
Ersatzteile Fussauflage Standard für Adduktionsrahmen – Küschall Champion 2020

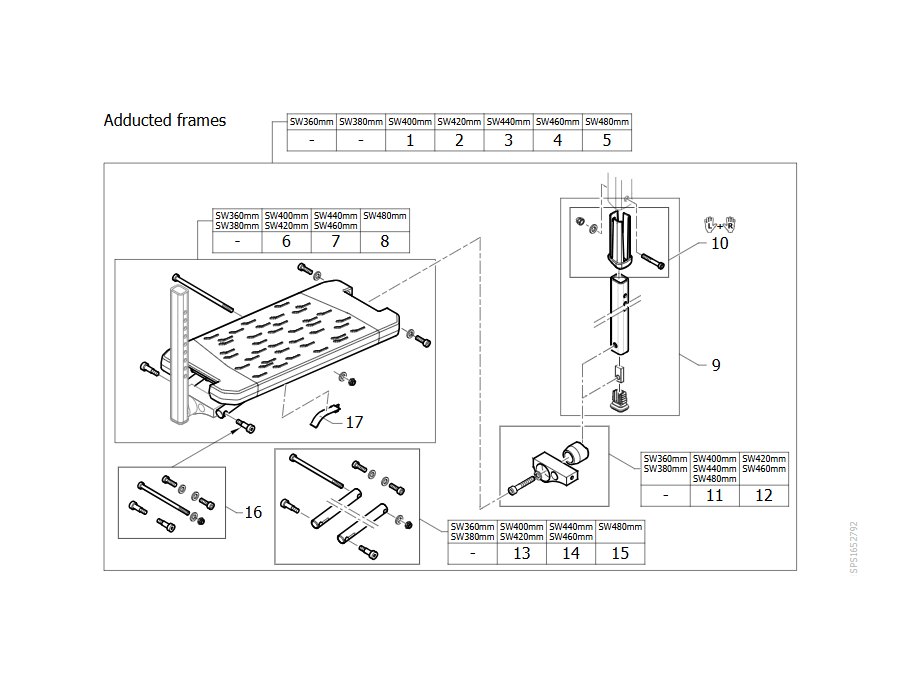

Die Baugruppe Fussauflage Standard für Adduktionsrahmen des Küschall Champion 2020 ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| 1 | SP1659424 | Fußauflage komplett für Adduktionsrahmen, SB 400 mm |
| 2 | SP1659425 | Fußauflage komplett für Adduktionsrahmen, SB 420 mm |
| 3 | SP1659426 | Fußauflage komplett für Adduktionsrahmen, SB 440 mm |
| 4 | SP1659427 | Fußauflage komplett für Adduktionsrahmen, SB 460 mm |
| 5 | SP1659428 | Fußauflage komplett für Adduktionsrahmen, SB 480 mm |
| 6 | SP1659417 | Fußplatte schmal |
| 7 | SP1659418 | Fußplatte mittel |
| 8 | SP1659419 | Fußplatte breit |
| 9 | SP1659420 | Teleskopierset für Fußauflage |
| 10 | SP1659423 | Hülsenset für Fußauflage, Paar |
| 11 | SP1659421 | Seitenbefestigung konisch, kurz |
| 12 | SP1659422 | Seitenbefestigung konisch, lang |
| 13 | SP1659440 | Gelenk Rohr Fußplatte kurz, Paar |
| 14 | SP1659441 | Gelenk Rohr Fußplatte mittel, Paar |
| 15 | SP1659442 | Gelenk Rohr Fußplatte lang, Paar |
| 16 | SP1659444 | Montage-Set für Fußauflage |
| 17 | 1513175 | Feder Falthilfe |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
