Armlehnenrohr höhenverstellbar
Ersatzteile Armlehnenrohr höhenverstellbar – Küschall Champion 2020

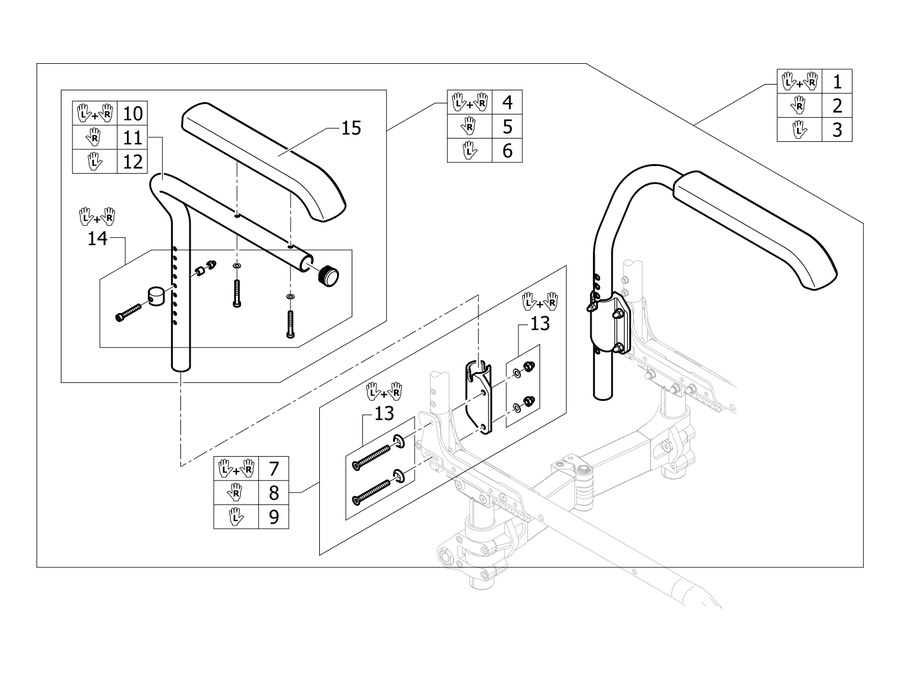

Die Baugruppe Armlehnenrohr höhenverstellbar des Küschall Champion 2020 ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| 1 | SP1589262 | Armlehnenrohre mit Standardpolster und Befestigung, komplett, Paar |
| 2 | SP1589263 | Armlehnenrohre mit Standardpolster und Befestigung, komplett, rechts |
| 3 | SP1589264 | Armlehnenrohre mit Standardpolster und Befestigung, komplett, links |
| 4 | SP1589265 | Armlehnenrohre mit Standardpolster, Paar |
| 5 | SP1589266 | Armlehnenrohre mit Standardpolster, rechts |
| 6 | SP1589267 | Armlehnenrohre mit Standardpolster, links |
| 7 | SP1589268 | Befestigung Armlehnenrohre, komplett, Paar |
| 8 | SP1589269 | Befestigung Armlehnenrohre, komplett, rechts |
| 9 | SP1589270 | Befestigung Armlehnenrohre, komplett, links |
| 10 | SP1589271 | Armlehnenrohre Paar |
| 11 | SP1589272 | Armlehnenrohr rechts |
| 12 | SP1589273 | Armlehnenrohr links |
| 13 | SP1589274 | Schraubenset für Befestigung Armlehnenrohre |
| 14 | SP1589275 | Schraubenset fürArmlehnenrohre, Paar |
| 15 | SP1589276 | Polster für Armlehnenrohr |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
