Höhenverstellbare Schiebegriffe für faltbaren und winkeleinstellbaren Rücken
Ersatzteile Höhenverstellbare Schiebegriffe für faltbaren und winkeleinstellbaren Rücken – Küschall Compact 2020

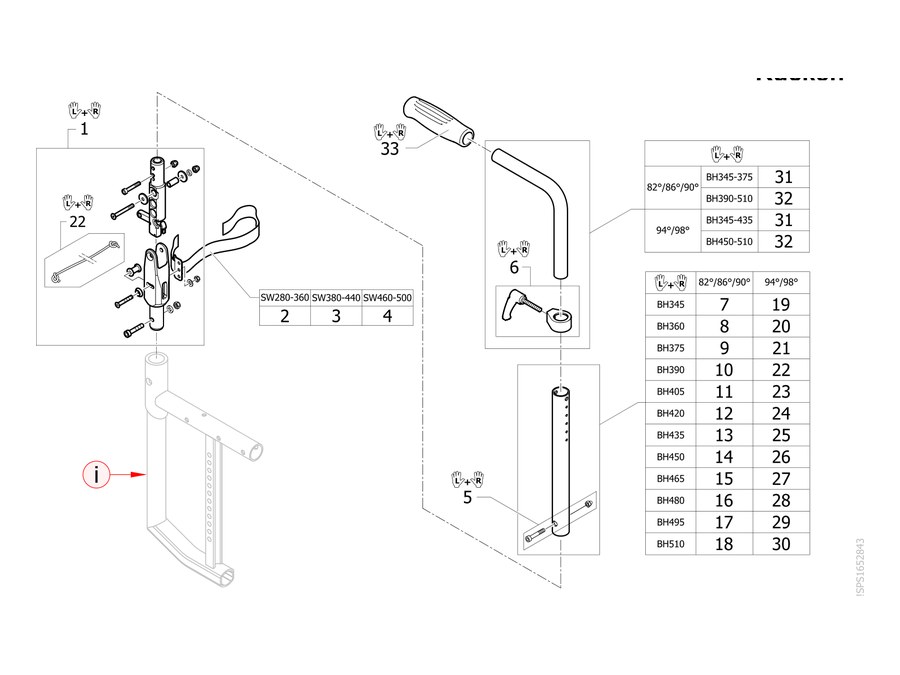

Die Baugruppe Höhenverstellbare Schiebegriffe für faltbaren und winkeleinstellbaren Rücken des Küschall Compact 2020 ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| 1 | 1540054 | Rückengelenk-Set zu Rücken abklappbar, Paar |
| 2 | 1540066 | Band kurz für Rücken abklappbar |
| 3 | 1540067 | Band mittel für Rücken abklappbar |
| 4 | 1540068 | Band lang für Rücken abklappbar |
| 5 | 1540071 | Schraubenset Rückenlehnenrohr |
| 6 | 1549985 | Einstellhebel für Schiebegriffe integriert höhenverstellbar, Paar |
| 7 | 1507751 | Rückenrohr L=235mm geradezu integriertem Schiebegriff, Paar |
| 8 | 1507752 | Rückenrohr L=250mm geradezu integriertem Schiebegriff, Paar |
| 9 | 1507753 | Rückenrohr L=265mm geradezu integriertem Schiebegriff, Paar |
| 10 | 1507862 | Rückenrohr L=280mm geradezu integriertem Schiebegriff, Paar |
| 11 | 1508438 | Rückenrohr L=295mm geradezu integriertem Schiebegriff, Paar |
| 12 | 1508466 | Rückenrohr L=310mm geradezu integriertem Schiebegriff, Paar |
| 13 | 1508498 | Rückenrohr L=325mm geradezu integriertem Schiebegriff, Paar |
| 14 | 1509103 | Rückenrohr L=340mm gerade zuintegriertem Schiebegriff, Paar |
| 15 | 1509104 | Rückenrohr L=355mm geradezu integriertem Schiebegriff, Paar |
| 16 | 1509105 | Rückenrohr L=370mm geradezu integriertem Schiebegriff, Paar |
| 17 | 1509106 | Rückenrohr L=385mm geradezu integriertem Schiebegriff, Paar |
| 18 | 1509107 | Rückenrohr L=400mm geradezu integriertem Schiebegriff, Paar |
| 19 | 1509115 | Rückenrohr L=235mm lumbalzu integriertem Schiebegriff, Paar |
| 20 | 1509116 | Rückenrohr L=250mm lumbal zu integriertemSchiebegriff, Paar |
| 21 | 1509117 | Rückenrohr L=265mm lumbalzu integriertem Schiebegriff, Paar |
| 22 | 1509118 | Rückenrohr L=280mm lumbalzu integriertem Schiebegriff, Paar |
| 23 | 1509119 | Rückenrohr L=295mm lumbalzu integriertem Schiebegriff, Paar |
| 24 | 1509120 | Rückenrohr L=310mm lumbalzu integriertem Schiebegriff, Paar |
| 25 | 1509121 | Rückenrohr L=325mm lumbalzu integriertem Schiebegriff, Paar |
| 26 | 1509122 | Rückenrohr L=340mm lumbal zuintegriertem Schiebegriff, Paar |
| 27 | 1509123 | Rückenrohr L=355mm lumbalzu integriertem Schiebegriff, Paar |
| 28 | 1509124 | Rückenrohr L=370mm lumbalzu integriertem Schiebegriff, Paar |
| 29 | 1509125 | Rückenrohr L=385mm lumbalzu integriertem Schiebegriff, Paar |
| 30 | 1509126 | Rückenrohr L=400mm lumbalzu integriertem Schiebegriff, Paar |
| 31 | 1438203 | Schiebegriffe standard integriert höhenverstellbar Set Kurz |
| 32 | 1438204 | Schiebegriffe standard integriert höhenverstellbar Set lang |
| 33 | 1507734 | Griff-Gummi Standard, Paar |
| 34 | 1554427 | Kordel zu Rücken abklappbar Advance |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
