Armlehnenrohre
Ersatzteile Armlehnenrohre – Küschall K-Series 2020

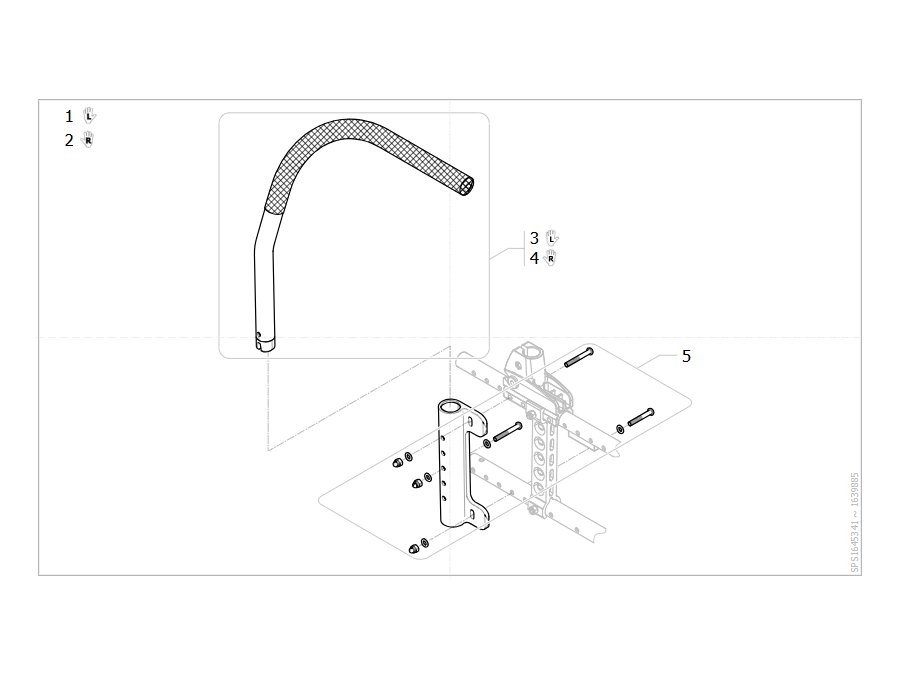

Die Baugruppe Armlehnenrohre des Küschall K-Series 2020 ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| 1 | 913.1013 | Armlehne komplett mit Standardpolster links |
| 2 | 913.1012 | Armlehne komplett mit Standardpolster rechts |
| 3 | 1547610 | Schraubenset Armlehne |
| 4 | SP1642302 | Armlehnenadapter links inklusive Befestigung + Schnur |
| 5 | SP1642303 | Armlehnenadapter rechts inklusive Befestigung + Schnur |
| 6 | SP1642304 | Verbindungsrohr für Armlehne für Sitzbreite 320 |
| 7 | SP1642305 | Verbindungsrohr für Armlehne für Sitzbreite 340 |
| 8 | SP1642306 | Verbindungsrohr für Armlehne für Sitzbreite 360 |
| 9 | SP1642307 | Verbindungsrohr für Armlehne für Sitzbreite 380 |
| 10 | SP1642308 | Verbindungsrohr für Armlehne für Sitzbreite 400 |
| 11 | SP1642309 | Verbindungsrohr für Armlehne für Sitzbreite 420 |
| 12 | SP1642310 | Verbindungsrohr für Armlehne für Sitzbreite 440 |
| 13 | SP1642311 | Verbindungsrohr für Armlehne für Sitzbreite 460 |
| 14 | SP1642312 | Verbindungsrohr für Armlehne für Sitzbreite 480 |
| 15 | SP1642313 | Verbindungsrohr für Armlehne für Sitzbreite 500 |
| 16 | SP1654475 | Verriegelungszapfen, Paar |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
