24 Standard Hinterrad Zubehör
Ersatzteile 24 Standard Hinterrad Zubehör – Invacare Action 3 NG / XT

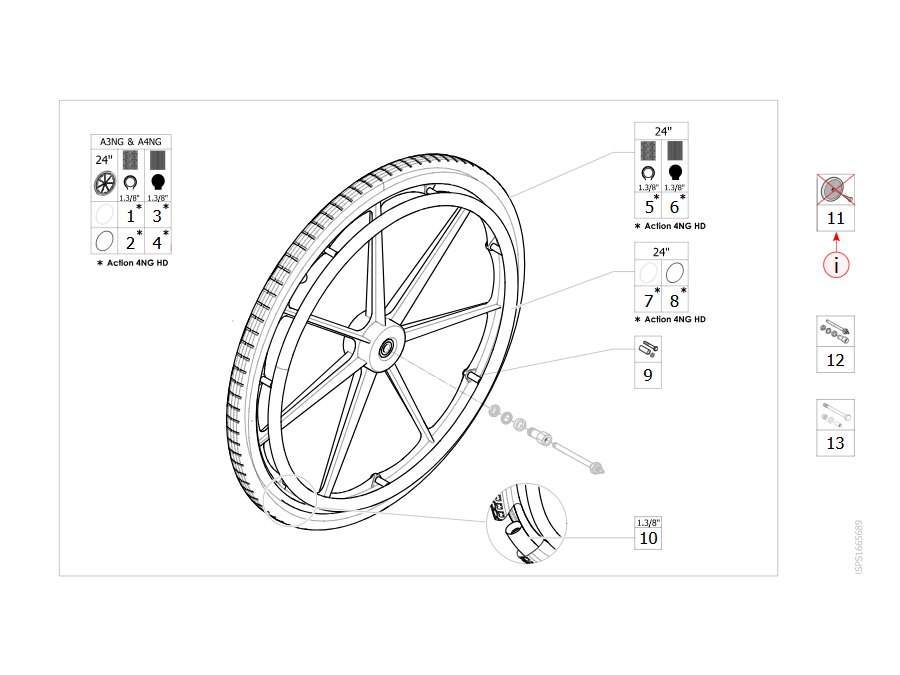

Die Baugruppe 24 Standard Hinterrad Zubehör des Invacare Action 3 NG / XT ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| 11 | 1505288 | Steckachse ab 03/2007 für Radsturz 0° und 3° |
| 12 | 1505289 | feste Achse Speichenrad ab 03/2007 |
| 6 | 1505291 | 24 Zoll Alu Greifreifen 4-Punkt,ab 03/2007 |
| 7 | 1505298 | 24 Zoll Greifreifen rutschfest 4-Punkt,ab 03/2007 |
| 16 | 1573626 | 4-Punkt Greifreifenbefestigung |
| 18 | 1581659 | 24 Greifreifen Aluminium eloxiert inklusive 7-Punkt Fixierung |
| 19 | 1581660 | 24 Greifreifen mit Anti-Rutsch-Beschichtung inklusive 7-Punkt Fixierung |
| 20 | 1581725 | Kit 7-Punkt Greifreifenfixierung für Kunststoff-Hinterrad |
| 14 | 5750192 | Steckachse Ø12 mm, Länge 123 mm |
| 21 | 9037-30001 | Reflektorkit Kunststoff- Hinterrad |
| 10 | SP0036-20001 | SCHLAUCH 24x1 3/8 für Luftbereifung |
| 15 | SP0036-40003 | FELGENBAND 600MM FÜR24 |
| 9 | SP1032240 | Schlauch 24 x 1 Luftbereifung |
| 17 | SP1543244 | Reflektorkit für Speichenrad |
| 8 | SP1591282 | 24 Greifreifen edelstahl mit 4-Punkt Befestigung |
| 13 | SP1603997 | Feste Hinterradachse Speichenrad für Action4NG |
| 5 | SP1640957 | Reifen 24 x 1.3/8 pannensichere Bereifung Schwarz |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
