Kreuzstrebe Action XT
Ersatzteile Kreuzstrebe Action XT – Invacare Action 3 NG / XT

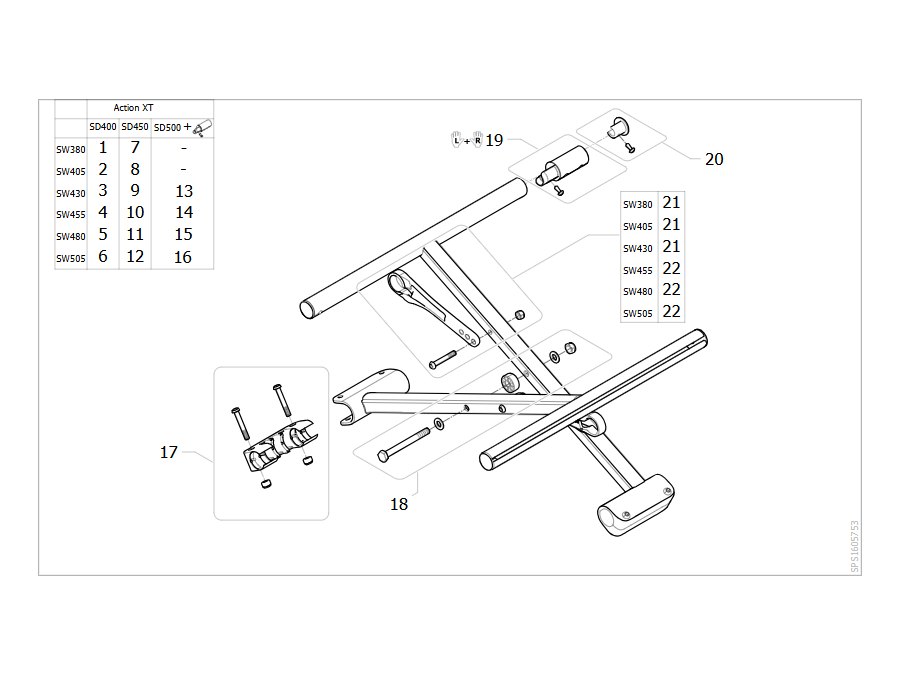

Die Baugruppe Kreuzstrebe Action XT des Invacare Action 3 NG / XT ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| 1 | 1530223 | Kreuzstrebe Action 3NG SB380 x ST400, komplett |
| 2 | 1530224 | Kreuzstrebe Action 3NG SB405 x ST400, komplett |
| 3 | 1530225 | Kreuzstrebe Action 3NG SB430 x ST400, komplett |
| 4 | 1530226 | Kreuzstrebe Action 3NG SB455 x ST400, komplett |
| 5 | 1530227 | Kreuzstrebe Action 3NG SB480 x ST400, komplett |
| 6 | 1530228 | Kreuzstrebe Action 3NG SB505 x ST400, komplett |
| 7 | 1530607 | Cross Brace Complete Mechanism SW380 x SD450 mm |
| 8 | 1530608 | Kreuzstrebe Action 3NG SB405 x ST450, komplett |
| 9 | 1530609 | Kreuzstrebe Action 3NG SB430 x ST450, komplett |
| 10 | 1530610 | Kreuzstrebe Action 3NG SB455 x ST450, komplett |
| 11 | 1530611 | Kreuzstrebe Action 3NG SB480 x ST450, komplett |
| 12 | 1530612 | Kreuzstrebe Action 3NG SB505 x ST450, komplett |
| 13 | SP1605864 | Kreuzstrebe Sitzbreite 430 x Sitztiefe 500 mm, komplett |
| 14 | SP1605865 | Kreuzstrebe Sitzbreite 455 x Sitztiefe 500 mm komplett |
| 15 | SP1605866 | Kreuzstrebe Sitzbreite 480 x Sitztiefe 500 mm komplett |
| 16 | SP1605867 | Kreuzstrebe Sitzbreite 505 x Sitztiefe 500 mm komplett |
| 17 | 1431305 | Befestigungskit Kreuzstrebe-Rahmen |
| 18 | 1532556 | Kit Kreuzstrebenachse |
| 19 | 1510022 | Sitzverlängerungskit (50 mm) |
| 20 | 1431307 | Abdeckkappe mit Schraube für Kreuzstrebe |
| 21 | 1431306 | Haltehebel für Kreuzstrebe SB380-430 |
| 22 | 1430872 | Haltehebel für Kreuzstrebe SB455-505 |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
