Fußplatte winkel- und tiefenverstellbar mit Höhenadapter

Ersatzteile Fußplatte winkel- und tiefenverstellbar mit Höhenadapter – Invacare Action 4 NG

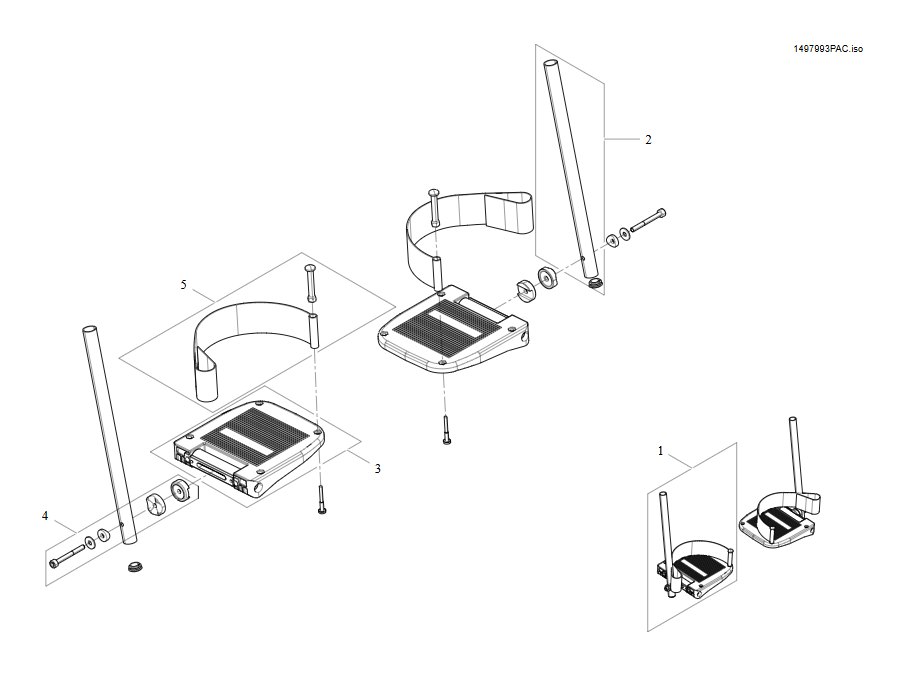

Die Baugruppe Fußplatte winkel- und tiefenverstellbar mit Höhenadapter des Invacare Action 4 NG ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.

Position	Artikelnummer	Bezeichnung
11	1518638	Fußplatte Winkel/tiefen verstellbar 82 mm
8	1532074	Höhenadapter mit winkel- und tiefenverstellbar Fußplatte, SB430-455, rechts
10	1532076	Höhenadapter mit winkel- und tiefenverstellbar Fußplatte, SB480-505, rechts
7	1532078	Höhenadapter mit winkel- und tiefenverstellbar Fußplatte, SB430-455, links
9	1532080	Höhenadapter mit winkel- und tiefenverstellbar Fußplatte, SB480-505, links
19	1533714	Schraubensatz für winkel und tiefenvst. Fußplatte, mit Höhenadatper
12	5106371	Fussplatte 11, tiefen- und winkelverstellbar, komplett
13	5106373	Fussplatte 13 komplett tiefen-u.weiten verstellbar
14	5106374	Fußplatte, t-u.wvstb, SB380
15	5106594	Fußplatte, t-u.wvstb, SB430/480
18	SP1424576	Verschlußstopfen
16	SP1531202-0699	Höhenadapterfür kurze UL, links
17	SP1531203-0699	Höhenadapterfür kurze UL, rechts
4	SP1586052	Höhenadapter mit winkel- und tiefenverstellbar Fußplatte, SB380, rechts
6	SP1586053	Höhenadapter mit winkel- und tiefenverstellbar Fußplatte, SB405, rechts
3	SP1586054	Höhenadapter mit winkel- und tiefenverstellbar Fußplatte, SB380, links
5	SP1586068	Höhenadapter mit winkel- und tiefenverstellbar Fußplatte, SB405, links
20	SP1672328	Fersenband inklusive Befestigung (Version 2022) - Länge 490mm
21	SP1672696	Fersenband lang (XXL), inklusive Befestigung (Version 2022)- Länge 640mm

So finden Sie Ihr Teil

Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
