Kreuzstrebe
Ersatzteile Kreuzstrebe – Invacare Action 4 NG

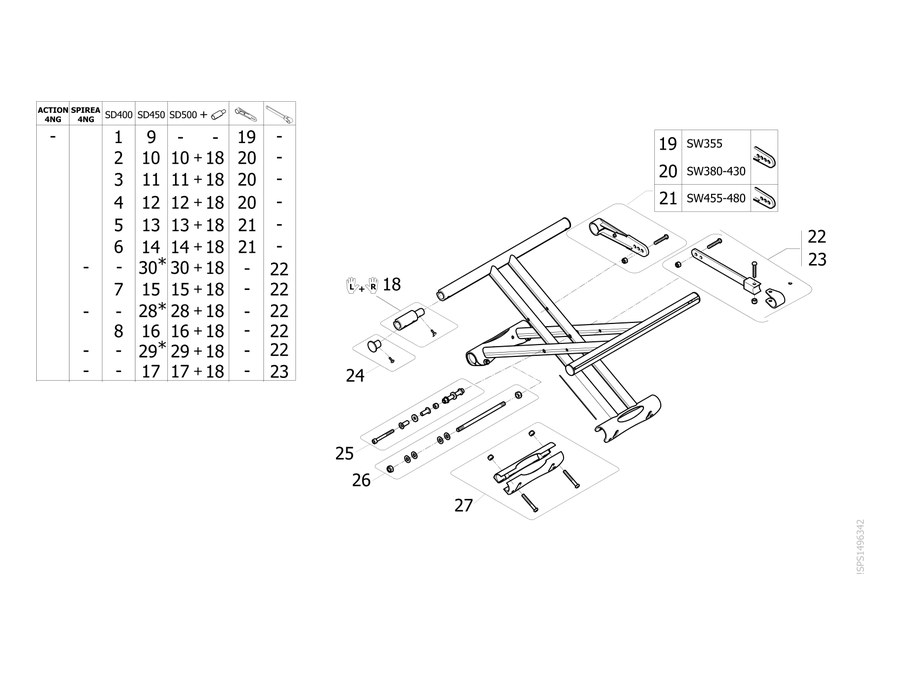

Die Baugruppe Kreuzstrebe des Invacare Action 4 NG ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| 2 | 1449961 | Kreuzstrebe komplett, SB380 ST400 |
| 3 | 1449789 | Kreuzstrebe komplett, SB405 ST400 |
| 4 | 1449790 | Kreuzstrebe komplett, SB430 ST400 |
| 5 | 1449791 | Kreuzstrebe komplett, SB455 ST400 |
| 6 | 1449792 | Kreuzstrebe komplett, SB480 ST400 |
| 7 | 1488618 | Kreuzstrebe komplett, SB505 ST400 |
| 8 | 1488620 | Kreuzstrebe komplett, schwer, SB555 ST400 |
| 10 | 1449794 | Kreuzstrebe komplett, SB380 ST450 |
| 11 | 1449795 | Kreuzstrebe komplett, SB405 ST450 |
| 12 | 1449796 | Kreuzstrebe komplett, SB430 ST450 |
| 13 | 1449797 | Kreuzstrebe komplett, SB455 ST450 |
| 14 | 1449798 | Kreuzstrebe komplett, SB480 ST450 |
| 15 | 1488619 | Kreuzstrebe komplett, SB505 ST450 |
| 16 | 1488621 | Kreuzstrebe komplett, schwer, SB555 ST450 |
| 17 | 1488622 | Kreuzstrebe komplett, schwer, SB605 ST450 |
| 18 | 1510022 | Sitzverlängerungskit (50 mm) |
| 20 | 1451680 | Hauptstrebe für Kreuzstrebe, SB380-430 |
| 21 | 1451681 | Hauptstrebe für Kreuzstrebe, SB455-505 |
| 22 | 1488638 | Kreuzstreben-Abstützung, SB505-555 |
| 23 | 1451335 | Kreuzstreben-Abstützung, SB605 |
| 24 | 1431307 | Abdeckkappe mit Schraube für Kreuzstrebe |
| 25 | 1451684 | Verschraubungskit Kreuzstrebe |
| 26 | 1538158 | Verschraubungskit Kreuzstrebe HD |
| 27 | 1451679 | Klammerhülse für Kreuzstrebe |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
