Rahmen
Ersatzteile Rahmen – Rea Azalea

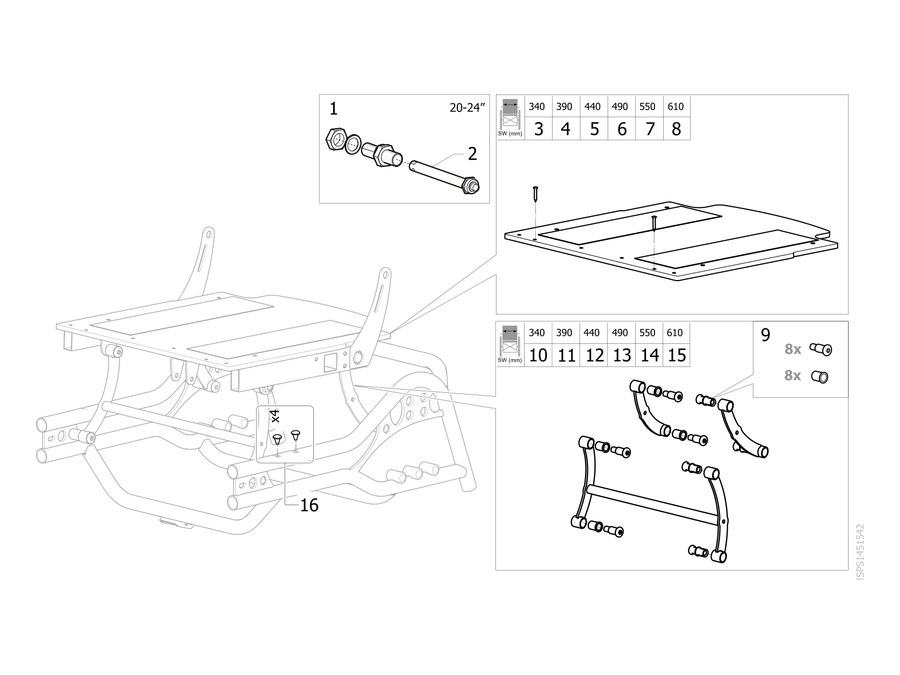

Die Baugruppe Rahmen des Rea Azalea ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| 4 | 1508135 | Sitzplatte komplett, SB390 |
| 5 | 1508136 | Sitzplatte komplett, SB440 |
| 6 | 1508137 | Sitzplatte komplett, SB490 |
| 3 | 1513123 | Sitzplatte Azalea Minor SB340 (330x420) |
| 8 | 1525082 | Sitzplatte komplett, SB610 |
| 7 | 1525083 | Sitzplatte komplett, SB550 |
| 1 | 5750166 | Radnabe für Steckachse, komplett |
| 11 | SP1451810 | Kit, Linkage Arm, Seatframe SW390mm Azalea and attachments |
| 12 | SP1451811 | Kit, Linkage Arm, Seatframe SW440mm, Azalea and attachments |
| 13 | SP1451839 | Kit, Linkage Arm, Seatframe SW490mm, Azalea and attachments |
| 10 | SP1508928 | Kit, Linkage Arm, Seatframe SW340mm, Azalea and attachments |
| 14 | SP1535595 | Verbindungsarm für Sitzrahmen SB550mm inklusive Befestigung |
| 15 | SP1535596 | Kit, Linkage Arm, Seatframe SW610mm Azalea Max and attachments |
| 9 | SP1591221 | Standardbesfestigung für Sitzrahmen |
| 16 | SP1662861 | Kit Stecknieten |
| 2 | SP5750165 | RAD ACHSE QRDIVERSE |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
