Fußauflage fest Alu2003 (bis 04/2019)
Ersatzteile Fußauflage fest Alu2003 (bis 04/2019) – Rea Azalea

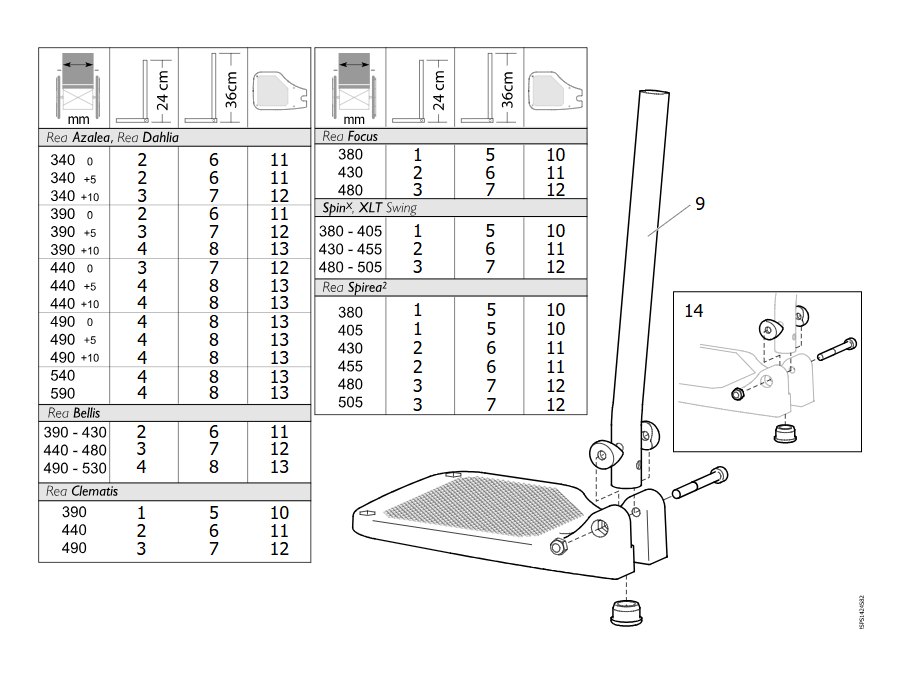

Die Baugruppe Fußauflage fest Alu2003 (bis 04/2019) des Rea Azalea ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| 1 | 1428357 | Fussstütze 19 ALU2003, fest, kurz, links |
| 2 | 1428358 | Fussstütze 19 ALU2003, fest, kurz, rechts |
| 3 | 1428361 | Fussstütze 21 ALU2003, fest, kurz, links |
| 4 | 1428362 | Fussstütze 21 ALU2003, fest, kurz, rechts |
| 5 | 1428365 | Fussstütze 24 ALU2003, fest, kurz, links |
| 6 | 1428366 | Fussstütze 24 ALU2003, fest, kurz, rechts |
| 7 | 1435756 | Fussstütze 27 ALU2003, fest, kurz, links |
| 8 | 1435757 | Fussstütze 27 ALU2003, fest, kurz, rechts |
| 9 | 1428359 | Fussstütze 19 ALU2003, fest, lang, links |
| 10 | 1428360 | Fussstütze 19 ALU2003, fest, lang, rechts |
| 11 | 1428363 | Fussstütze 21 ALU2003, fest, lang, links |
| 12 | 1428364 | Fussstütze 21 ALU2003, fest, lang, rechts |
| 13 | 1428367 | Fussstütze 24 ALU2003, fest, lang, links |
| 14 | SP1428368 | Unterteil Beinstütze 24ALU2003, fest, rechts |
| 15 | 1435659 | Fußstütze 27 ALU2003 fest, lang, links |
| 16 | 1435660 | Fußstütze 27 ALU2003 fest, lang, rechts |
| 17 | 1434561-0010 | Einschubrohr, kurz |
| 18 | 1434563-0010 | Einschubrohr, lang |
| 19 | 1428340 | Fussplatte 19, links |
| 20 | 1428341 | Fussplatte 19, rechts |
| 21 | 1424574 | Fussplatte 21, links |
| 22 | 1424575 | Fussplatte 21, rechts |
| 23 | 1428346 | Fussplatte 24, links |
| 24 | 1428347 | Fussplatte 24, rechts |
| 25 | 1430433 | Befestigungskit für Fußplatte fest |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
