Armlehne mit Positionierungsauflage
Ersatzteile Armlehne mit Positionierungsauflage – Rea Clematis Pro

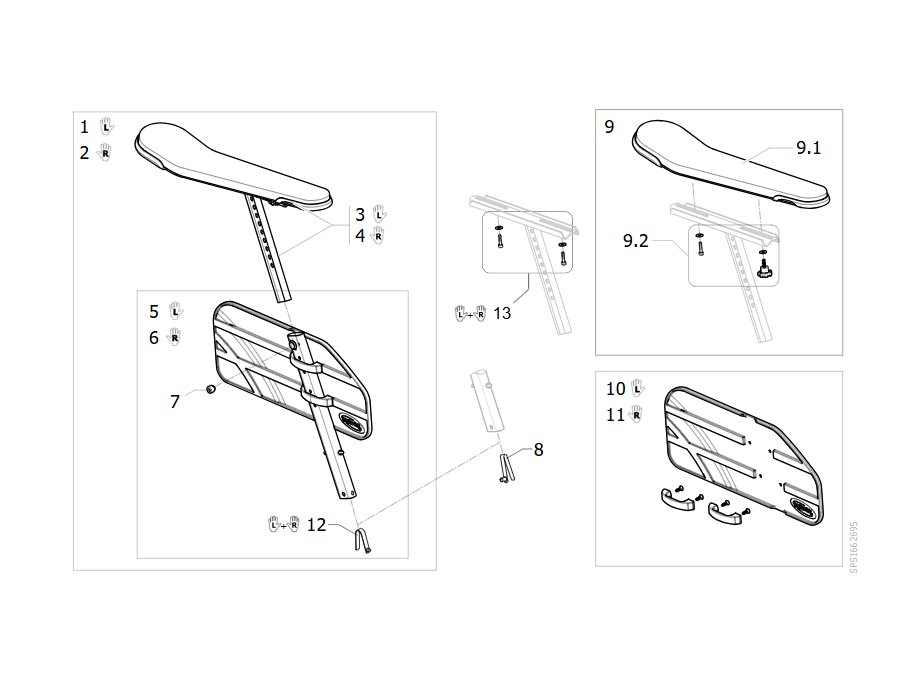

Die Baugruppe Armlehne mit Positionierungsauflage des Rea Clematis Pro ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| 8 | SP1560734 | Sprungfeder |
| 1 | SP1663160 | Armlehne mit Positionierungsauflage links, komplett |
| 2 | SP1663161 | Armlehne mit Positionierungsauflage rechts, komplett |
| 9 | SP1663162 | Konkav geformte Positionierungsauflage inklusive Fixierungsset |
| 10 | SP1665758 | Kleiderschutz links inklusive Fixierung |
| 11 | SP1665759 | Kleiderschutz rechts inklusive Fixierung |
| 9.2 | SP1667876 | Fixierungsset Armlehnenpolster |
| 13 | SP1676329 | Fixierungsset für Standard- und Konkavpolster |
| 7 | SP5106533 | SCHRAUBE ARMLEHNENVERST.ADAPT/SPIREA |
| 9.1 | SP60109414 | Armlehnenpolster konkav geformt als Positionierungsauflage |
| 5 | SP60122303 | Unterer Teil der Armlehne, mit Kleiderschutz, links |
| 6 | SP60122304 | Unterer Teil der Armlehne, mit Kleiderschutz, rechts |
| 3 | SP60122305 | Oberer Teil der Armlehne, mit konkav geformtet Positionierungsauflage, links |
| 4 | SP60122306 | Oberer Teil der Armlehne, mit konkav geformter Positionierungsauflage,rechts |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
