Einteiliges Fußbrett
Ersatzteile Einteiliges Fußbrett – Rea Dahlia

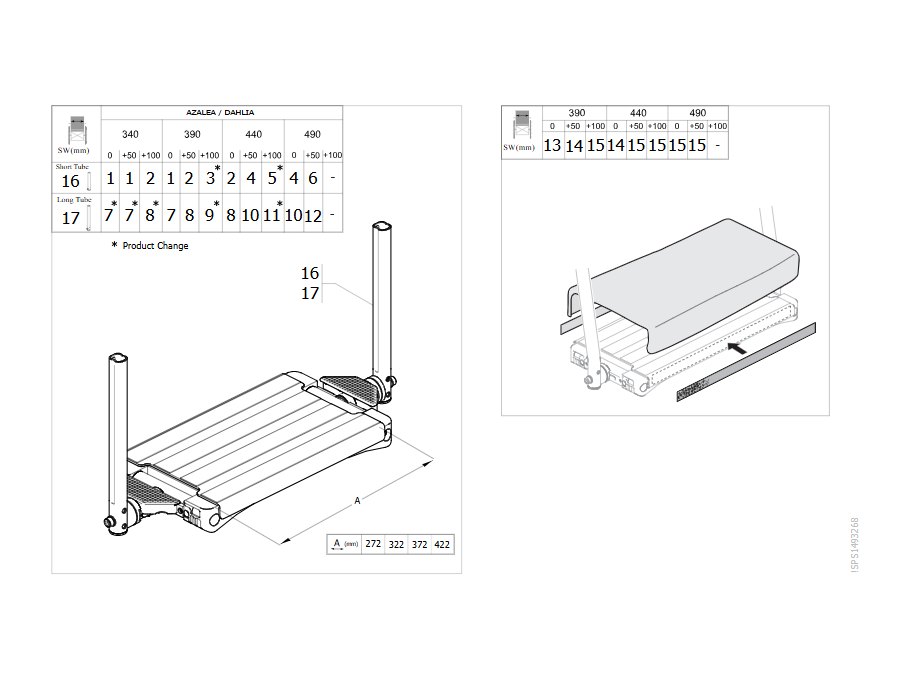

Die Baugruppe Einteiliges Fußbrett des Rea Dahlia ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| 1 | 1493268 | Fußplatte 1-teilig, tiefen- und winkelverstellbar, 90°, 272mm, kurz |
| 2 | 1493270 | Fußplatte 1-teilig, tiefen- und winkelverstellbar, 90°, 322mm, kurz |
| 3 | 1495822 | Fußplatte 1-teilig, tiefen- und winkelverstellbar, 90°, 372mm kurz |
| 4 | 1495822 | Fußplatte 1-teilig, tiefen- und winkelverstellbar, 90°, 372mm kurz |
| 5 | 1495824 | Fußplatte 1-teilig, tiefen- und winkelverstellbar, 90°, 422mm, kurz |
| 6 | 1495824 | Fußplatte 1-teilig, tiefen- und winkelverstellbar, 90°, 422mm, kurz |
| 7 | 1493358 | Fußplatte 1-teilig, tiefen- und winkelverstellbar, 90°, 272 mm, lang |
| 8 | 1493377 | Fußplatte 1-teilig, tiefen- und winkelverstellbar, 90°, 322mm, lang |
| 9 | 1495826 | Fußstütze 372 mm komplett tiefen-u.wvst,lang,90 |
| 10 | 1495826 | Fußstütze 372 mm komplett tiefen-u.wvst,lang,90 |
| 11 | 1495828 | Fußstütze 422 mm komplett |
| 12 | 1495828 | Fußstütze 422 mm komplett |
| 13 | SP1563959 | Bezug Velours Schwarz für einteilige Fußauflage, 390mm |
| 14 | SP1563962 | Bezug Velours Schwarz für einteilige Fußauflage, 440mm |
| 15 | SP1563963 | Bezug Velours Schwarz für einteilige Fußauflage, 490mm |
| 16 | 1446094 | Tube, Legrest, Short (221) |
| 17 | 1440035 | Einsteckrohr f. Beinstützenoberteil, lang |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
