Sitzplatte
Ersatzteile Sitzplatte – Rea Dahlia

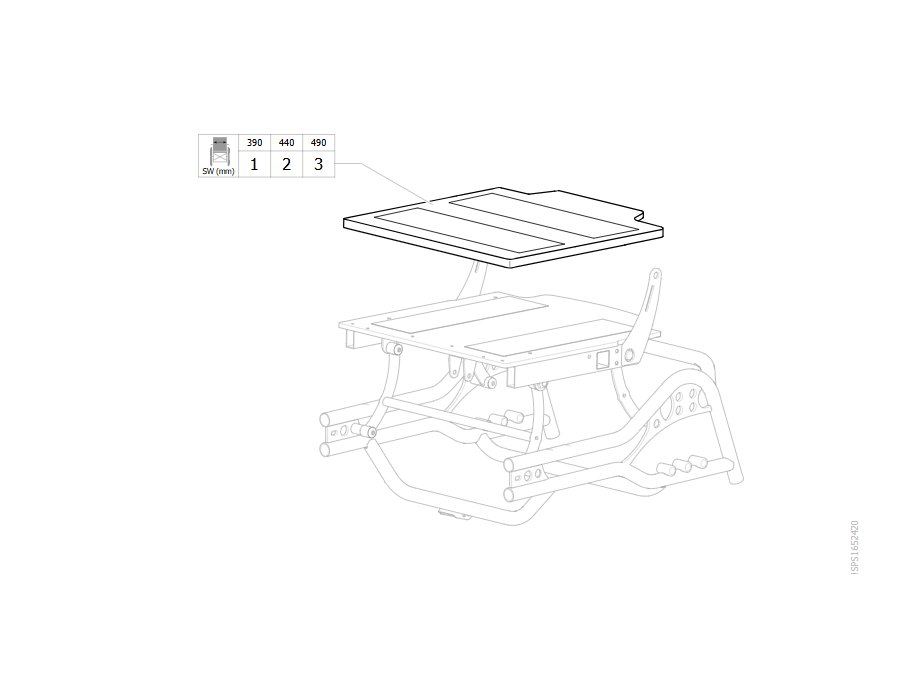

Die Baugruppe Sitzplatte des Rea Dahlia ist im Ersatzteilkatalog von Invacare mit eigener Explosionszeichnung geführt. Die Positionsnummern in der Tabelle entsprechen den Ziffern in der Explosionszeichnung dieser Baugruppe.
| Position | Artikelnummer | Bezeichnung |
|---|---|---|
| 1 | SP1572770 | Sitzplatte390mm, komplett |
| 2 | SP1572771 | Sitzplatte440mm, komplett |
| 3 | SP1572772 | Sitzplatte490mm, komplett |
| 4 | SP1570896 | Sitzplatte 20mm erhöht,390mm, komplett |
| 5 | SP1572855 | Sitzplatte 20mm erhöht,440mm, komplett |
| 6 | SP1572856 | Sitzplatte 20mm erhöht,490mm, komplett |
| 7 | SP1574225 | Kit Sitzplatten-verlängerung |
So finden Sie Ihr Teil
Suchen Sie in der Zeichnung die Position, lesen Sie in der Tabelle die Artikelnummer ab und geben Sie diese in die Suche ein – jedes Teil ist mit der Original-Artikelnummer von Invacare geführt. Viele Teile gibt es links und rechts oder in mehreren Farben; beides steht in der Bezeichnung.
